Strop filigran jest znakomitą alternatywą dla tradycyjnych żelbetowych stropów.
Za pomocą płyt filigranowych można stworzyć nie tylko konstrukcję budynku, ale również system deskowania traconego.
Warto wiedzieć, że stworzenie stropu wymaga zgłoszenia się do biura projektowego.
To właśnie tam ustala się m.in. zbrojenie, czy też grubość płyt filigranowych.
Zgodność nowego stropu z obowiązującymi normami potwierdza kierownik budowy lub inspektor budowy.
Co to jest strop filigran?
Strop filigran jest połączeniem prefabrykowanych płyt żelbetowych z nadbetonem.
Płyty prefabrykowane są w profesjonalnym zakładzie, a następnie dowożone na budowę.
Występują one w rozmaitych rozmiarach, jednak najpopularniejsza płyta filigran ma wymiary 2,4 m x 7,5 – 12 m.
Uśredniona waga jednej płyty filigran to 125-200 kg/m2.

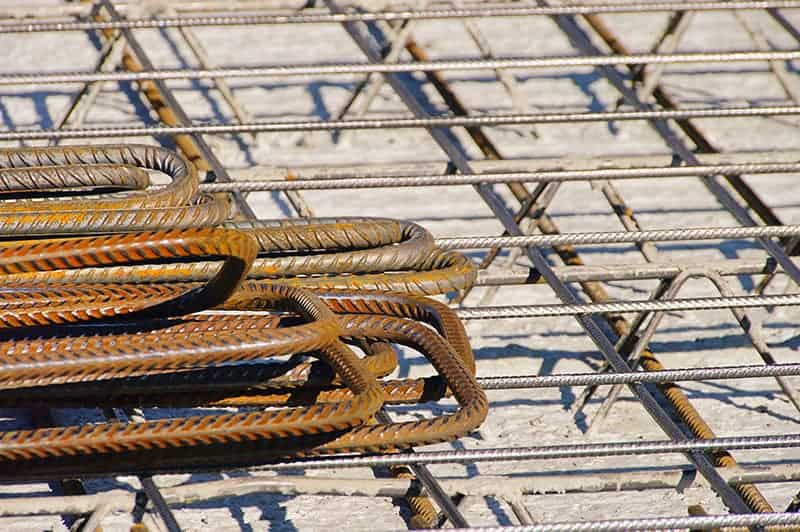

Zbrojenie płyt filigran ma najczęściej formę prętów oraz siatek — jest to zbrojenie dolne.

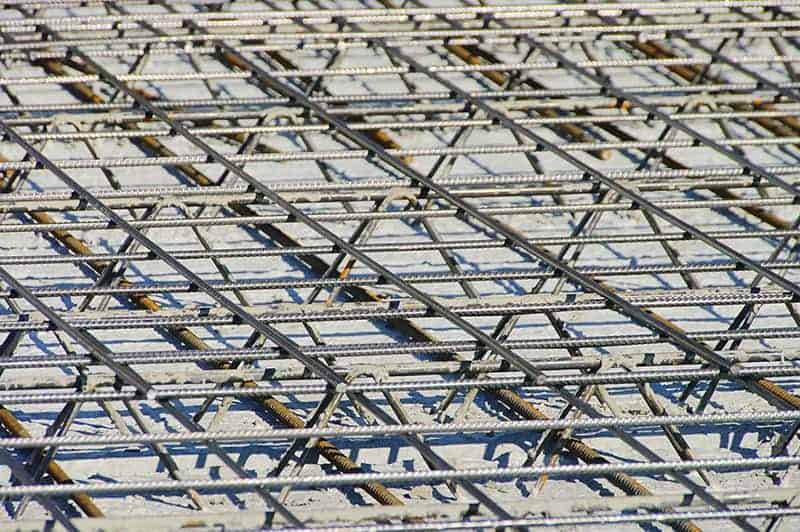

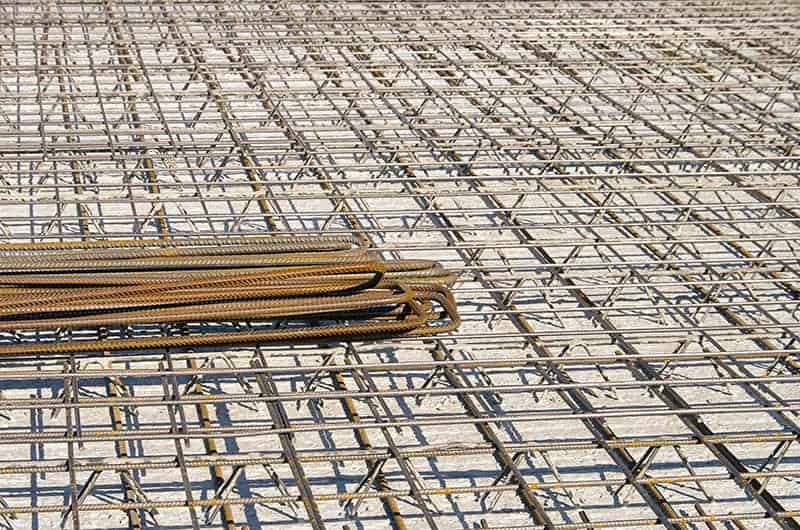

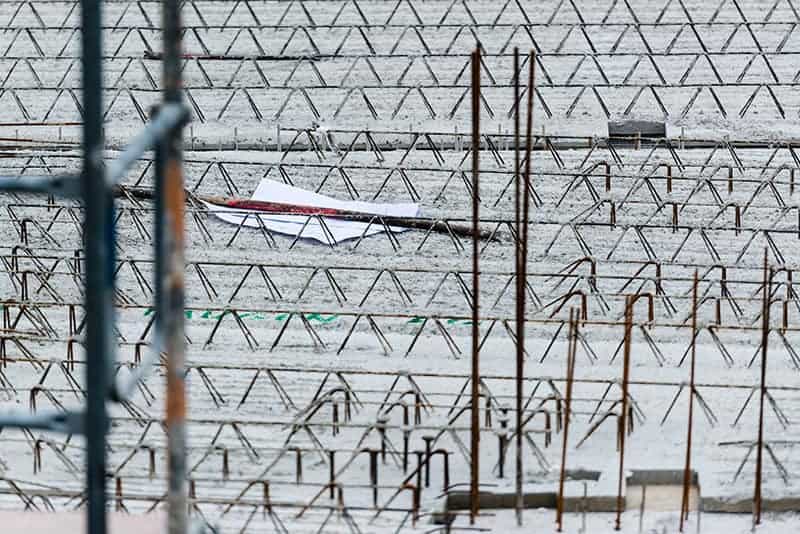

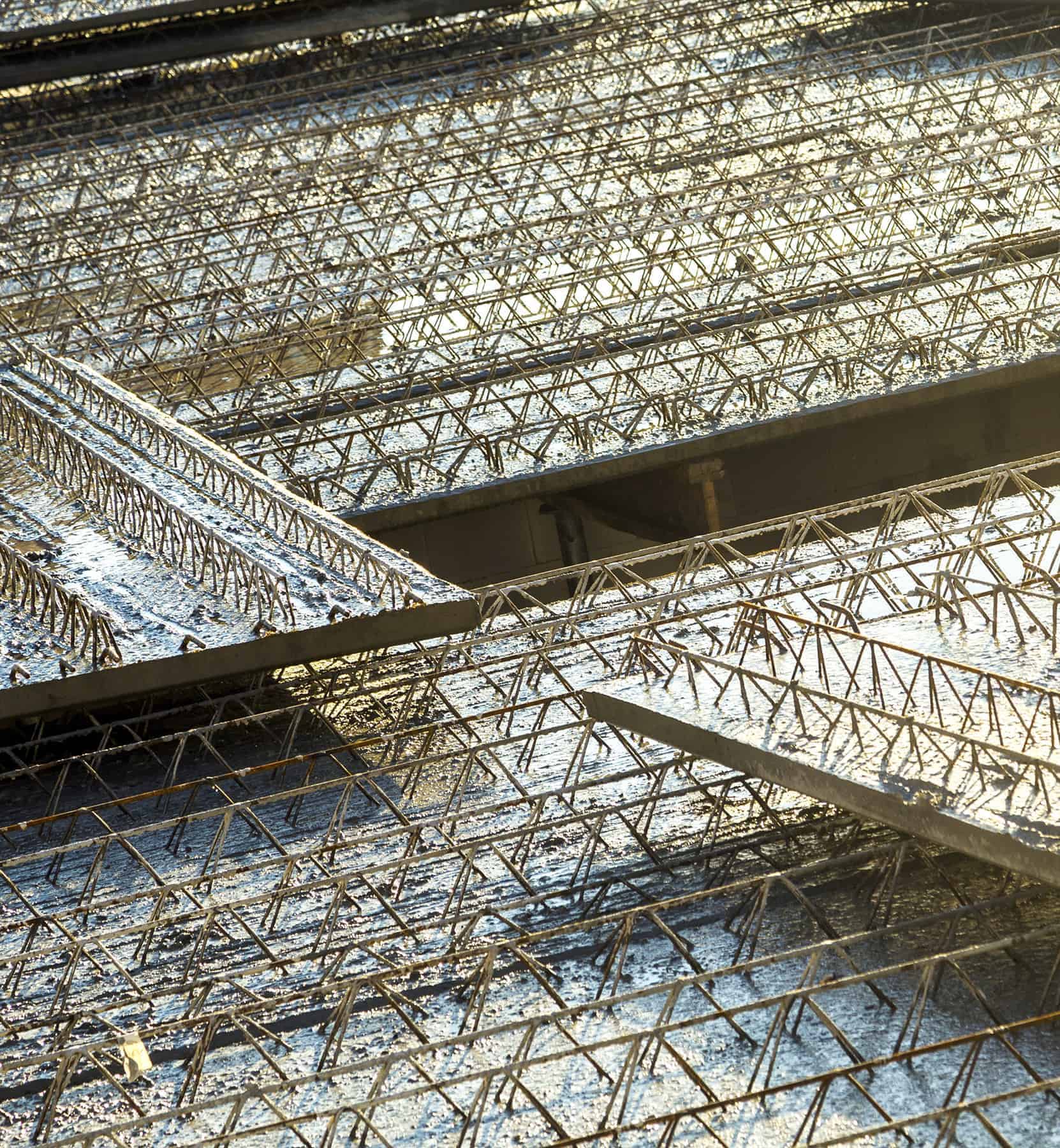

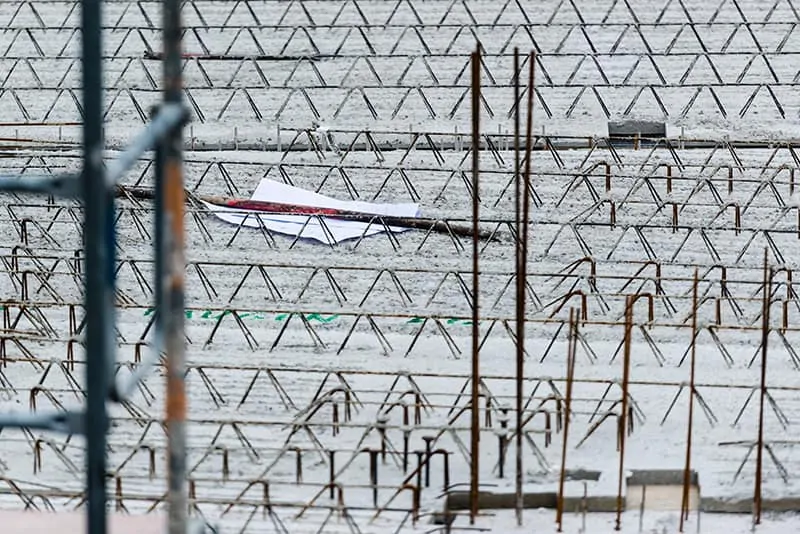

Zbrojenie górne stropu filigran to kratownica, która znacząco wystaje ponad powierzchnię płyty.
Dzięki niej można bezproblemowo i trwale połączyć płytę z nadbetonem.
Strop prefabrykowany typu filigran jest relatywnie cienki.
Zwykle grubość stropu żelbetowego typu filigran wynosi 10 – 30 cm.
Warto wiedzieć, że prefabrykaty występują w rozmaitych kształtach.
Można precyzyjnie dopasować je do indywidualnego przypadku np. ze względu na rozmieszczenie otworów technologicznych.
Nie zaleca się jednak zakupu elementów szerszych niż 2,5 m oraz dłuższych niż 10 m.
Zbyt duży rozmiar jest sporym utrudnieniem podczas transportu.
Większe płyty nie zapewniają również optymalnego poziomu zużycia materiałów, co jest nieekonomiczne.
Strop filigran rozpiętość
Strop typu filigran nie osiąga jednej rozpiętości, wszystko zależy od tego, jak gruba jest warstwa wylanego nadbetonu.
Rozpiętość musi zostać określona już na etapie projektowania.
Dla przykładu:
grubość warstwy nadbetonu na poziomie 35-45 cm pozwala na osiągnięcie nawet 12 metrowej rozpiętości.
Pamiętajmy, że powierzchnia elementów prefabrykowanych jest dość duża, przez co ilość styków maleje.
Jest to pewnego rodzaju zabezpieczenie stropu.
Zmniejsza się ryzyko wystąpienia zjawiska klawiszowania, czyli uginania się pojedynczych belek stropu.
Montaż płyty filigran wymaga zwykle rozstawienia podpór, które można zdemontować po około dwóch tygodniach od wylania warstwy nadbetonowej.
Ważne jest to, aby nie usuwać jednocześnie wszystkich dostawionych podpór.
Początkowo najlepiej zdemontować tylko połowę (co drugą podporę).
Ciekawym jest, że strop typu filigran nie musi stanowić całości konstrukcji.
Nie ma przeciwwskazań do tego, aby wykorzystać tę technologię tylko w wybranym obszarze np. o niestandardowych wymiarach, czy też złożonej geometrii.
Stropy filigran dane techniczne
Stropy typu filigran wyróżniają się znakomitymi parametrami.
Dla wielu konstruktorów problemem jest to, że dźwięk przenoszony jest właśnie przez stropy.
Wynika to z faktu, że zastosowane technologie wyróżniają się niskim poziomem izolacji akustycznej.
W przypadku stropów filigran ten problem niemal nie istnieje, gdyż płyta filigranowa skutecznie tłumi wszelkie hałasy.
Dlaczego izolacja akustyczna stropów jest tak ważna?
Przede wszystkim dlatego, że bezpośrednio przekłada się na komfort użytkowania budynku.
Osoby znajdujące się na parterze nie będą odczuwać obecności osób znajdujących się na piętrze.
W przypadku, gdy strop przepuszcza niepożądane dźwięki, słyszymy niemal każdy krok wykonany na wyższym poziomie budynku.
Warto wiedzieć, że przepisy prawa nie określają dokładnej wartości izolacji akustycznej stropów, czy też podłóg.
Wiele zależy więc od konkretnego projektu domu.
Optymalny poziom izolacji akustycznej od dźwięków powietrznych wynosi około 47 dB.
Stropy typu filigran gwarantują wysoką izolację akustyczną, dzięki czemu nie musimy stosować dodatkowych warw wygłuszających.
Jest to szczególnie ważne w przypadku budynków wielokondygnacyjnych.
Kolejnym bardzo ważnym parametrem stropów typu filigran jest ich nośność.
Stropy filigranowe są równie wytrzymałe, co tradycyjne stropy żelbetowe wylewane na mokro.
Wytrzymałość wszystkich elementów dostosowana jest do obciążenia budynku.
Wartość ta jest ustalana w sposób indywidualny — wszystko zależy od tego, na jakie obciążenie narażony jest strop w danym miejscu.
Analizując parametry stropu filigran, nie można pominąć również wysokiej dokładności ich wykończenia.
Dzięki temu, że są one gładkie, to nie ma konieczności dodatkowego tynkowania.
Zmniejsza to czas oraz pracochłonność realizowanych prac.
Stropy filigran zapewniają również wysoką elastyczność.
Można je formować niemal bez żadnych ograniczeń, dzięki czemu bez trudu dostosujemy materiał do nowoczesnych projektów architektonicznych.
Strop typu filigran pozwala na stworzenie najbardziej złożonych schematów statycznych.
Dają również dużą swobodę, jeśli chodzi o schematy obciążeń.
Prefabrykowane płyty filigran są niezwykle uniwersalne, przez co wykorzystywane bardzo często.
Doskonałe parametry sprawiają, że stropy filigran sprawdzają się wszędzie, gdzie nie można zastosować standardowych materiałów (np. ze względu na zbyt dużą przepuszczalność uciążliwych dźwięków).
Zalety stropu filigran
Wiele osób uważa, że stropy filigran są połączeniem stropów monolitycznych ze stropami prefabrykowanymi.
Wynika to z faktu, że łączą one najważniejsze zalety obu tych rozwiązań.
Do podstawowych atutów stropów typu filigran należy:
Szybki i bezproblemowy montaż
Stropy filigran zmniejszają pracochłonność przeprowadzanych czynności.
Na budowę dostarczane są niemal gotowe elementy, które wyposażone są w zbrojenie dolne. Konieczne jest więc wykonanie zbrojenia górnego, zbrojenia na stykach płyt, a także wylanie warstwy nadbetonu.
Cały ten proces przebiega sprawnie.
Ułożenie stropu typu filigran o powierzchni kilkuset metrów zajmuje zaledwie dwa-trzy dni robocze.
Brak konieczności deskowania
Strop filigran stanowi nie tylko konstrukcję, ale również warstwę deskowania traconego.
Beton wylewany jest na gotowych elementach prefabrykowanych.
Brak konieczności wykonywania żeber rozdzielczych
Wzmocnienie płyt odbywa się na etapie produkcji.
Zwykle odbywa się to poprzez zagęszczenie kratowania, czyli zbrojenia.
To również przekłada się na nieskomplikowany montaż.
Mała ilość prac wykończeniowych
Płyty filigranowe prefabrykowane wyróżniają się wysoką gładkością, szczególnie od strony sufitu.
Oznacza to, że nie ma potrzeby dodatkowego wygładzania, czy też wyrównywania powierzchni.
Płyta filigran nie wymaga również tynkowania.
Styki płyt należy jedynie zaszpachlować.
Ich powierzchnia może zostać po prostu pomalowana lub wytapetowana.
Możliwość umieszczenia puszek elektrycznych na etapie produkcji
Dzięki temu można rozłożyć kable instalacji elektrycznej bezpośrednio po montażu (jeszcze przed wylaniem nadbetonu).
Duże możliwości konstrukcyjne
Strop typu filigran pozwala na osiągnięcie niemałych rozpiętości (nawet do 12 m).
Dodatkowo strop typu filigran można dopasować do indywidualnych potrzeb już na etapie projektowania.
Belki mogą zostać ukryte w grubości stropu.
Konstrukcja stopu może zostać oparta na belkach.
Płyty mogą być elastycznie formowane, dzięki czemu możliwe jest ich dostosowanie do niestandardowych rozmiarów, czy też geometrii.
Brak ograniczeń konstrukcyjnych
Strop może mieć dowolnie wybrany przez nas kształt, a wszystko zależy od projektu.
Daje to pełną swobodę dotyczącą konstrukcji budynku.
Wysoka izolacja akustyczna
Stropy prefabrykowane zalecane są do budynków wielokondygnacyjnych.
Doskonale chronią przed uciążliwymi hałasami i dźwiękami.
Nie wymagają dodatkowej warstwy izolacyjnej.
Wysoka wytrzymałość
Stopy prefabrykowane nie są słabsze od tradycyjnych stopów wylewanych.
Stworzona konstrukcja jest solidna i dopasowana do obciążenia.
Wady stropu filigran
Oczywiście stropy filigran mają nie tylko zalety, ale również wady.
Nie istnieje rozwiązanie idealny, które pozbawione jest niedogodności.
Do minusów stropów typu filigran można zaliczyć:
Konieczność użycia dźwigu
Jest to spore utrudnienie szczególnie w przypadku domów jednorodzinnych, lub działek ze słabym dostępem.
Obowiązek precyzyjnego wykończenia ścian
Nie ma tutaj miejsca na żadne niedociągnięcie, gdyż płyty prefabrykowane wytwarzane są z bardzo dużą dokładnością.
Modyfikacji nie dokonamy na miejscu budowy, więc niezbędne jest wcześniejsze przygotowanie powierzchni ścian.
Brak unifikacji
Każdy projekt musi zostać wykonany na podstawie indywidualnych potrzeb.
Nie istnieje tutaj jedno uniwersalne rozwiązanie, które sprawdzi się w każdym budynku.
Dość wysokie koszty
Stropy prefabrykowane zdecydowanie nie są najtańszym rozwiązaniem dostępnym na rynku.
Z tego względu nie sprawdzi się ono w przypadku osób, które dążą do zminimalizowania kosztów.
Konieczność pielęgnacji stropu, a dokładniej warstwy nadbetonu.
Strop typu filigran cena
Strop prefabrykowany jest relatywnie drogi, jednak znakomite parametry determinują do wybrania właśnie tego rozwiązania.
Dość sporym wydatkiem jest zakup kosztownych płyt filigran.
Oczywiście powinniśmy postawić na materiały wysokiej jakości, a także wyposażone w strop dolny.
Jest to obowiązkowy element, który przyspieszy, a także ułatwi późniejszy montaż.
Ceny płyt filigran rozpoczynają się od około 80 zł za m2.
Cena najwyższej jakości płyt filigranowych prefabrykowanych to nawet powyżej 150 zł za m2.
Wszystko zależy od tego, jakie parametry nas interesują.
Oszczędnością w montażu stropu jest brak konieczności deskowania.
Należy jednak pamiętać, że niezbędny jest montaż uzbrojenia górnego.
Jest to koszt około 5-6 zł/kg (wraz z montażem).
Strop betonowy wymaga również wylania nadbetonu.
Za 1 m2 zaprawy zapłacimy mniej więcej 200-250 zł.
Pielęgnacja, czy też zagęszczenie nadbetonu to dodatkowy koszt – wynosi on około 70-80 zł za m2.
Nie zapominajmy również o tym, że płyty prefabrykowane należy dowieźć do miejsca budowy.
Koszt transportu uzależniony jest od miejsca zakupu.
Nie zawsze możemy dokonać zakupu w bliskiej okolicy, gdyż płyty stropy filigran są trudno dostępne.
Transport może wynosić od kilkuset do kilku tysięcy złotych.
Całkowity koszt wykonania stropu filigran zależy od indywidualnego przypadku, nie można wskazać jednej ceny, gdyż koszta obliczane są na podstawie konkretnego projektu.
Strop filigran – montaż krok po kroku
Jak wyżej wspomniano, montaż stropu prefabrykowanego jest dość prosty w porównaniu z innymi dostępnymi rozwiązaniami.
W pierwszej kolejności należy dostarczyć na miejsce budowy płyty filigranowe prefabrykowane.

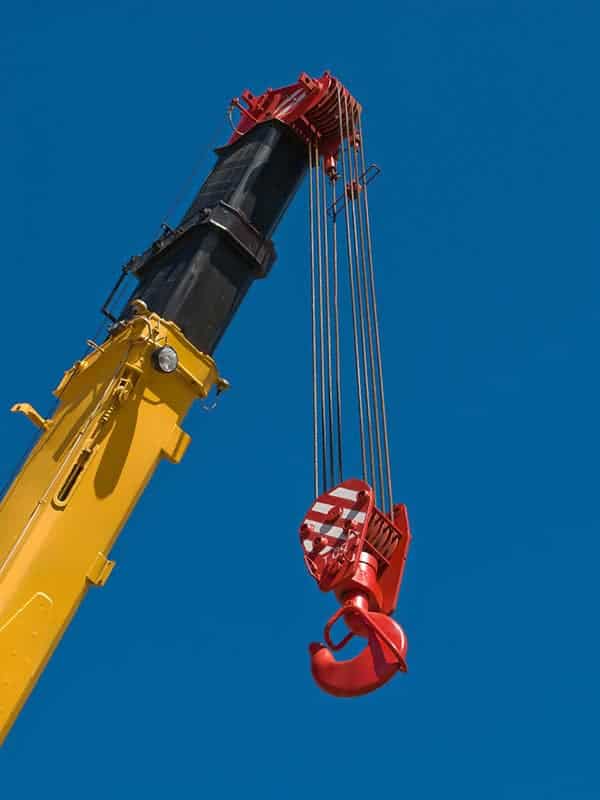

Konieczne jest wynajęcie dźwigu — tylko za jego pomocą można usytuować płyty w wybranym miejscu.
Montaż następuje zgodnie z zaleceniami umieszczonymi w projekcie.
Najczęściej mają one formę rysunków montażowych, co przyspiesza pracę.
Jednorazowo można przewieźć około 150 m2 płyt.
Istotne jest to, aby umówić transport na konkretną datę i godzinę.
Dzięki temu nie będziemy musieli składować płyt na budowie.
Zostaną ona zamontowane prosto z samochodu, co jest oszczędnością czasu oraz nakładu pracy.
Należy jednak pamiętać, aby przygotować specjalne podpory, które umożliwiają bezpośredni montaż płyt.
Ich rozstaw określony jest w projekcie.
Warto jednak wiedzieć, że wymagają one wypoziomowania.
Podpory stałe tworzone są z m.in. ścian.
To właśnie na nich umieszcza się zaprawę cementową.
Jedna warstwa zwykle wynosi około 2 cm.
To, czy płyty można montować bezpośrednio na podporze zależy od zaleceń konkretnego producenta.
Najczęściej jest to uzależnione od głębokości oparcia.
Jeśli jest ona większa niż 4 cm, to płyty mogą być mocowane na podporach stałych oraz montażowych.
Montaż płyt filigran musi obywać się przez doświadczoną ekipę.
Jedna osoba odpowiada za obsługę dźwigu.
Dwie lub trzy osoby zajmują się poziomowaniem płyt na podporach.
To one odpowiadają za ich prawidłowe położenie.
Sporym ułatwieniem jest numerowanie płyt — usprawnia to proces ich montażu.
Gdy płyty zostaną już zamocowane, niezbędne jest uzbrojenie wieńców.
Wykonuje się również dodatkowe zbrojenie warstwy monolitycznej.
Wszystko zależy od projektu.
Konieczne jest również zabezpieczenie wszelkich otworów technologicznych za pomocą mieszanki betonowej.
Mniejsze otwory można wypełnić styropianem, natomiast większe deskami.
Kratownice wycina się dopiero w momencie, gdy podpory montażowe zostaną usunięte.
Dopiero wtedy można je wyciąć.
Ważne jest również to, aby uzbroić podłużne styki płyt.
Służą do tego pręty lub siatki.
Jeśli zdecydujemy się na pręty, musimy pamiętać o ich prawidłowym rozstawie.
Rozstaw 0,30 m zalecany jest dla prętów o średnicy 6 mm i długości 0,48 m.
Uzbrojenie to pozwala uniknąć klawiszowania, czyli wyginania się pojedynczych belek.
Jest to prosty zabieg, który niweluje ryzyko odkształcenia się poszczególnych elementów stropu.
Na tak przygotowane elementy należy wylać warstwę nadbetonu.
Istotne jest, aby projektant wybrał beton dobrej jakości.
Należy również wykonać podciągi i wieńce na ścianach.
Pełną wytrzymałość stropu uzyskuje się po 4 tygodniach (28 dniach), jednak ściany znajdujące się na wyższej kondygnacji można budować wcześniej.
Czy warto zdecydować się na strop typu filigran?
Jeszcze kilka lat temu niewiele osób decydowało się na wykonanie stropu filigran.
Współcześnie jest to jednak dość często wykorzystywane rozwiązanie.
Wynika to z faktu, że rośnie ilość producentów płyt fabrykowanych.
Stropy filigranowe opłacają nam się najbardziej wtedy, gdy nie ma konieczności transportu materiałów na długiej trasie.
W takiej sytuacji warto rozważyć właśnie ten rodzaj stropu.
Oczywiście przed zakupem płyt filigranowych musimy dowiedzieć się, jak wygląda cennik danego producenta, włącznie z transportem elementów prefabrykowanych.
Stropy te są szybkie w montażu, więc możemy skrócić czas montażu.
Dodatkowym plusem jest fakt, że umiejscowienie płyt jest relatywnie łatwe do wykonania.
W kilka dni możemy mieć w całości gotowy strop, co przy zastosowaniu tradycyjnych rozwiązań często jest niemożliwe.
Wbrew pozorom na strop tego typu nie musimy wydawać majątku.
Najważniejsze jest to, aby wybrać dobrego producenta, który jednocześnie znajduje się blisko miejsca naszej budowy.
Dzięki temu możemy zaoszczędzić kilka tysięcy złotych — w innym przypadku pieniądze te zostałyby wydane na transport płyt.
Trzeba dodać, że dostępność płyt prefabrykowanych nadal nie jest zadowalająca.
Z tego względu stropy prefabrykowane nie są jeszcze tak chętnie wykorzystywane, jak np. stropy monolityczne.
Jeśli jednak wiemy, że w naszej okolicy funkcjonuje producent płyt wykorzystywanych do tworzenia stropów filigran, to powinniśmy poważnie się zastanowić.
Najlepiej dokonać kalkulacji wszystkich możliwych rozwiązań i zdecydować, które będzie opłacać nam się najbardziej.
Podczas wyboru nie kierujmy się wyłącznie ceną, zwróćmy uwagę na właściwości oraz parametry materiałów.
Przed montażem stropu filigranowego powinniśmy znaleźć wykwalifikowaną ekipę, która ma doświadczenie w tego typu pracach, a nie będzie dopiero uczyć się na naszej budowie.
Nie każde przedsiębiorstwo budowlane specjalizuje się w produkcji i montażu stropów tego rodzaju.
Pomimo tego, że nie jest to zadanie zbyt skomplikowane, to jednak wymaga posiadania specjalistycznej wiedzy.
Niezbędna jest również precyzja.
Błędy na budowie mogą spowodować, że strop straci swoje właściwości.
Stropy filigranowe wykonuje się relatywnie szybko, jednak nie można zapomnieć o należytej staranności.
FAQ
✓ Co to jest strop filigran?
Strop filigran jest połączeniem prefabrykowanych płyt żelbetowych z nadbetonem. Płyty prefabrykowane są w profesjonalnym zakładzie, a następnie dowożone na budowę. Występują one w rozmaitych rozmiarach, jednak najpopularniejsza płyta filigran ma wymiary 2,4 m x 7,5 - 12 m. Uśredniona waga jednej płyty filigran to 125-200 kg/m2.
✓ Jaką rozpiętość ma strop filigran?
Strop typu filigran nie osiąga jednej rozpiętości, wszystko zależy od tego, jak gruba jest warstwa wylanego nadbetonu. Rozpiętość musi zostać określona już na etapie projektowania. Dla przykładu grubość warstwy nadbetonu na poziomie 35-45 cm pozwala na osiągnięcie nawet 12 metrowej rozpiętości.
✓ Jaka jest izolacyjność akustyczna takiego stropu?
Stropy typu filigran gwarantują wysoką izolację akustyczną, dzięki czemu nie musimy stosować dodatkowych warw wygłuszających.
wszystko fajnie ale na Boga autor nie ma pojęcia co to jest zaprawa a co to jest beton!! nie ma zaprawy c20 albo C25. Po drugie to jest C20/25 a nie samo C20! Kolejna sprawa to projektant decyduje jaki beton a nie inwestor! Inwestor to jest od płacenia, a nie od dobierania betonu!!
Ogólnie polecam tego typu stropy, ponieważ nie pękają i już na drugi dzień można na nich pracować dalej! Więc jeśli priorytetem jest czas, to jak najbardziej!! Pamiętajmy czas to pieniądz.
Strop filigran o rozpiętości 12 m bez podparcia do jakiego obciążenia można stosować? Czy to jest w ogóle możliwe?
Nie wchodzi w gre filigran o rozpietosci 12 m , od tego jest t.z.w. strunobeton ( obiekty , hale )
Kwestia akustyki została źle przedstawiona. Nieprawdą jest, że taki stop nie wymaga warstwy izolacji akustycznej. Wymaga jak każdy. Czym innym są dźwięki powietrzne, a czym innym uderzeniowe (np. kroki, obcasy, upadające przedmioty, zabawa samochodzikami na podłodze itd.) Warstwa wylewki na stropie powinna być oddzielona warstwa akustyczną, najlepiej z wełny skalnej. Akustyka to pięta achillesowa polskiego budownictwa.
