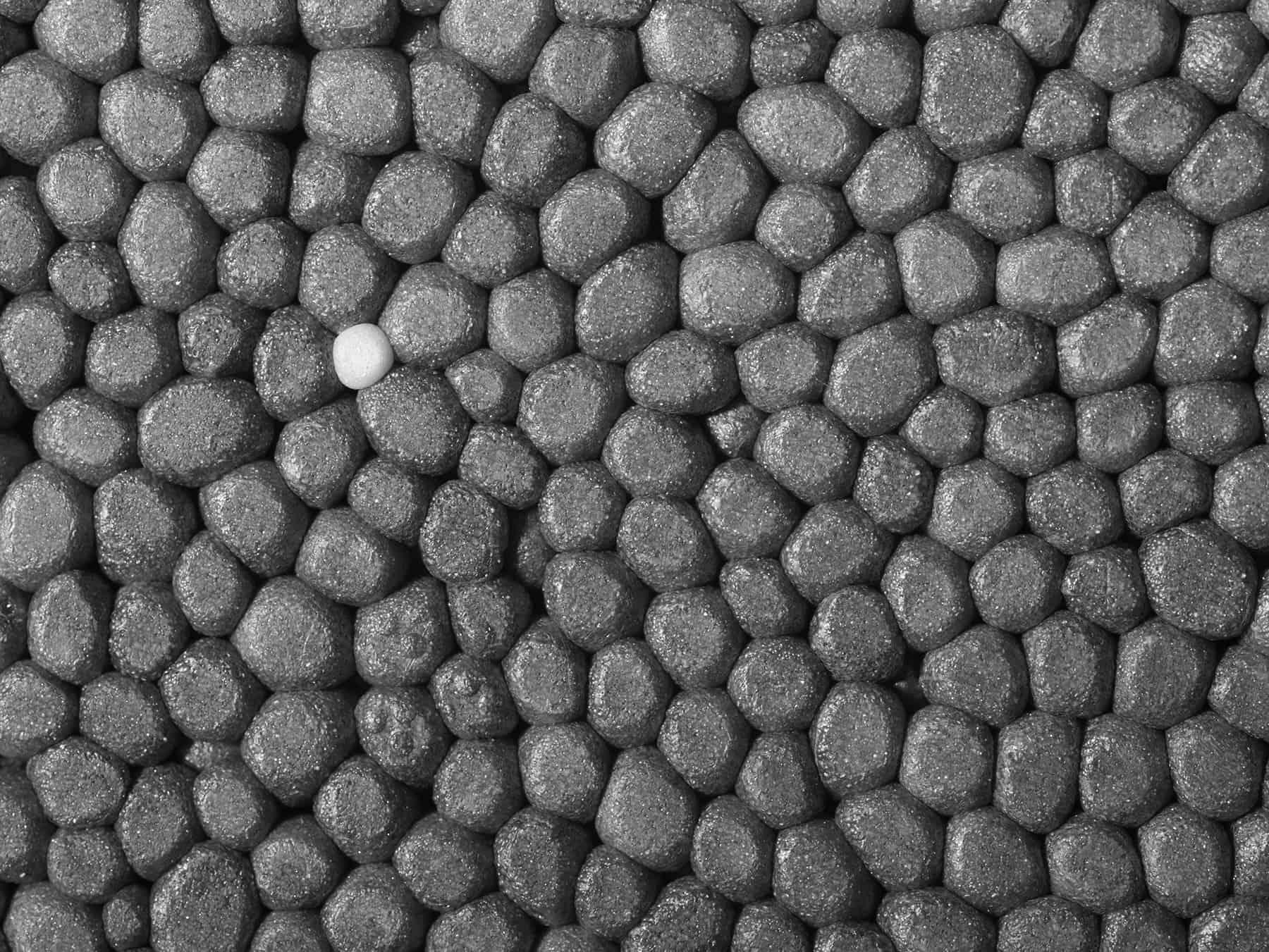

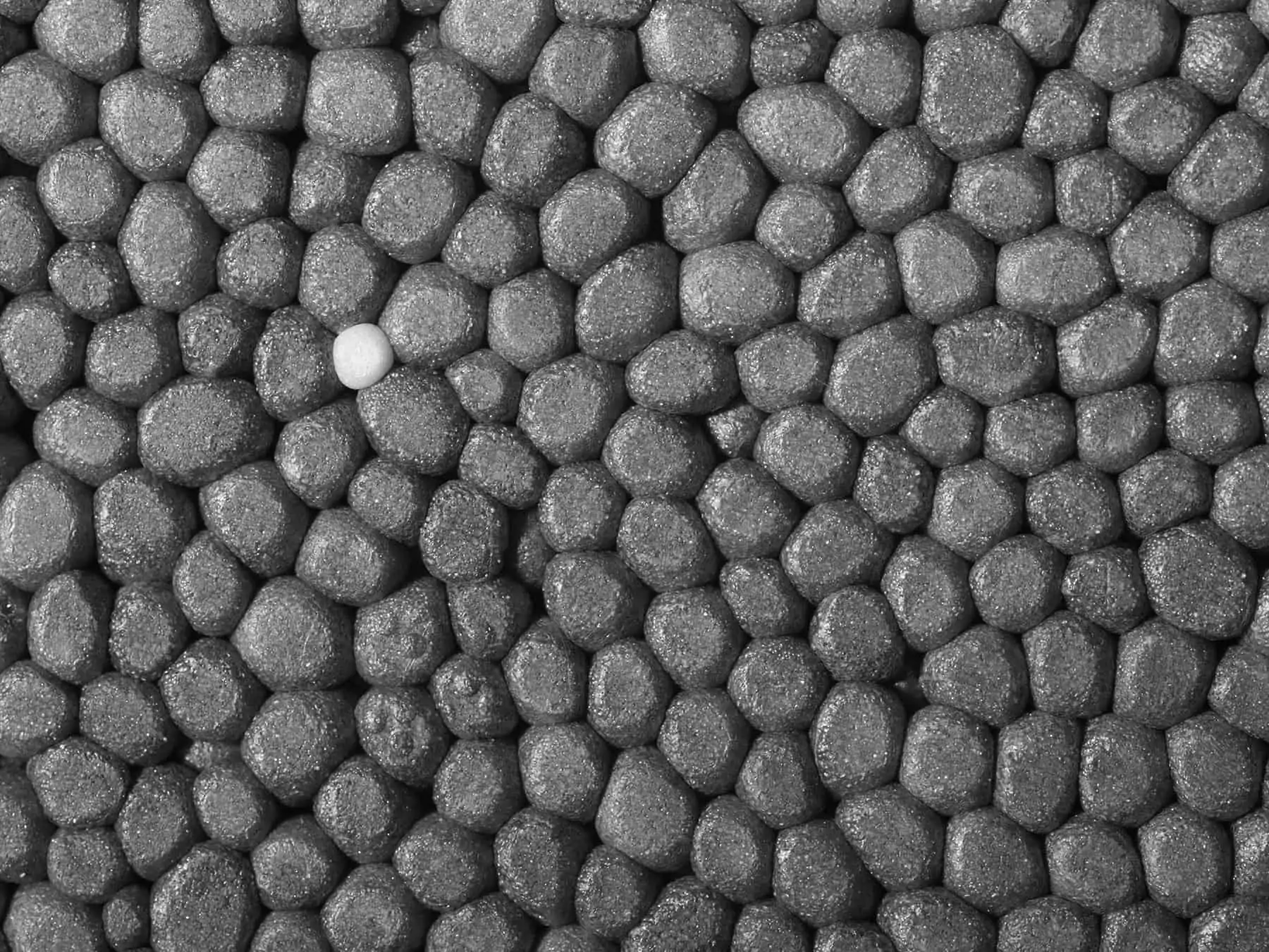

Styropian grafitowy
Styropian grafitowy

Co to jest styropian grafitowy?

Z punktu widzenia laika jest to po prostu zwykły materiał budowlany o poprawionych właściwościach izolacyjnych, to w praktyce pozwala on na konkretne oszczędności w kontekście budowy domu.

Styropian czarny a biały

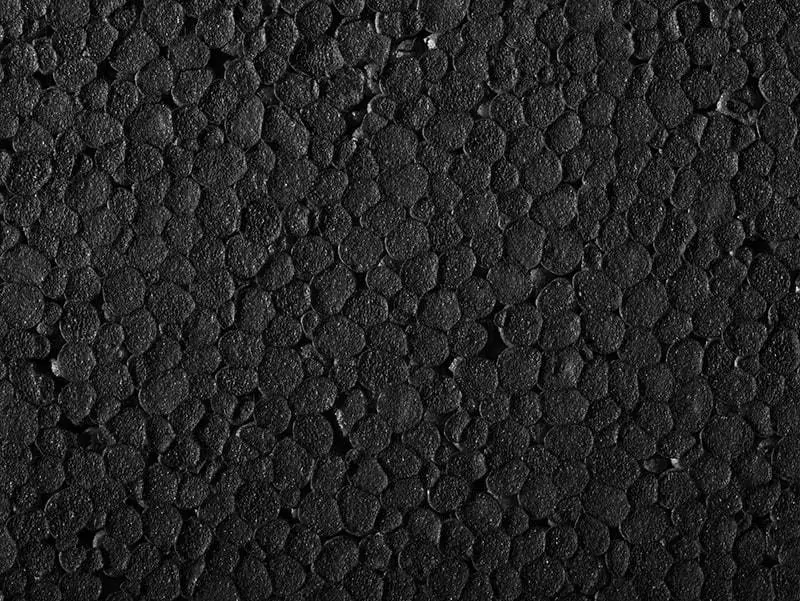

Czarny styropian
Czarny styropian

Czym zatem jest styropian grafitowy do ocieplenia domu?

Jest on w zasadzie tym samym budulcem co klasyczny, biały styropian.

Jedyną, występującą pomiędzy nimi różnicą, jest obecność w tym pierwszym cząsteczek grafitu.

Po prostu w trakcie produkcji dodaje się do spienionego polistyrenu grafit, dzięki czemu tak uzyskana masa ma nieco inne, bo szare zabarwienie.

Na szczęście kolorystyka nie jest jedynym czynnikiem, który różni obydwa materiały.

Czarny styropian właściwości, kwestie techniczne, zastosowanie

Podstawowym czynnikiem, decydującym o popularności styropianu grafitowego, jest jego współczynnik przewodzenia ciepła.

Jest on znacznie niższy niż w przypadku klasycznego, białego styropianu.

Tezę tą można poprzeć konkretnymi danymi.

O ile styropian biały może poszczycić się współczynnikiem na poziomie 0,038 do 0,045 W/(m·K), o tyle dla styropianu grafitowego lambda wynosi zaledwie 0.031 do 0.033 W/(m·K).

Co więcej, z badań przeprowadzonych przez Laboratorium Fizyki Cieplnej jasno wynika, że gęstość płyty grafitowej nie ma większego wpływu na ten parametr.

Oznacza to, że przy równorzędnej masie, rozwiązania grafitowe charakteryzują się o wiele lepszą izolacyjnością termiczną, niż ich klasyczne odpowiedniki.

W związku z tymi faktami czarny styropian do ocieplenia domu doskonale sprawdza się w budownictwie pasywnym i energooszczędnym.

Ze względu na dążenie producentów tychże konstrukcji do zwiększenia powierzchni mieszkaniowej, przy zachowaniu relatywnie małych wymiarów domu, tworzywo to zyskuje coraz większą popularność, umożliwiając wprowadzenie powłok o grubości zaledwie kilkunastu centymetrów!

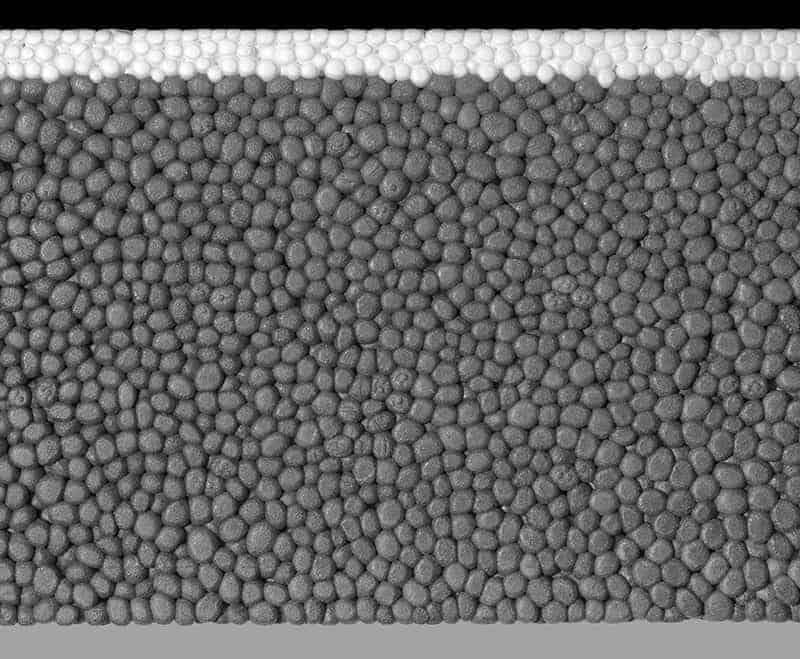

Zalety i wady styropianu grafitowego

Styropian grafitowy zalety i wady
Styropian grafitowy zalety i wady

Styropian grafitowy do ocieplenia domu, ma — jak każdy materiał budowlany — swoje zalety i wady.

Czarny styropian zalety

  • Mniejsza przewodność cieplna, w porównaniu z klasycznymi odmianami styropianu, przy zachowaniu tej samej gęstości budulca.

Oznacza to, że dom zaizolowany styropianem grafitowym, jest znacznie tańszy w utrzymaniu, przy zachowaniu odpowiednich parametrów wynikających z konieczności uwzględnienia przepuszczania pary wodnej.

  • Niewielka grubość płyt, wpływająca na zredukowanie kosztów inwestycji, a także zwiększająca stosunek kubatury wnętrza do wymiarów zewnętrznych budynku.

Mówiąc prościej, domy zaizolowane styropianem grafitowym, oferują większą powierzchnię mieszkaniową, przy zachowaniu tych samych wymiarów zewnętrznych.

Jak to możliwe?

Otóż zastosowanie styropianu grafitowego, pozwala na zmniejszenie grubości ścian, co jednoznacznie wpływa na korzystniejsze osadzenie stolarki okiennej.

Dzięki cieńszym ścianom okna są usytuowane płycej, co przedkłada się na większą dawkę światła słonecznego.

  • Zmniejszenie kosztów wynikających z zastosowanych akcesoriów.

Wykonanie izolacji termicznej w oparciu o styropian grafitowy  wiąże się ze zmniejszeniem grubości ścian, co oczywiście przedkłada się na oszczędności związane z różnymi materiałami i akcesoriami budowlanymi.

Przykładowo, mniejsza grubość ścian wpływa na skrócenie długości kołków montażowych i powierzchni ewentualnych obróbek blacharskich.

Styropian grafitowy wady

  • Zbyt ciemna powierzchnia styropianu, absorbująca bardzo dużo promieniowania cieplnego.

Zjawisko to nie tylko wpływa negatywnie na izolację cieplną budynku, ale też prowadzi do powstawania wewnętrznych naprężeń w konstrukcji ocieplenia, narażając całość inwestycji na uszkodzenie.

Problem ten wielu producentów stara się rozwiązać, poprzez wprowadzenie znacznie jaśniejszych płyt, których zadaniem jest skuteczniejsze odbijanie promieni świetlnych.

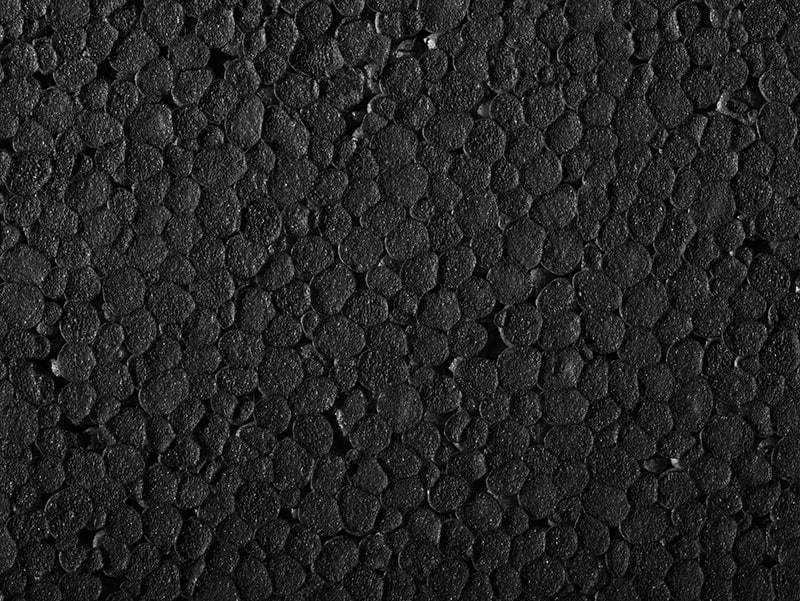

  • Cena styropianu grafitowego.

Koszt  to jedna z największych wad tego materiału. Cena jednego metra sześciennego styropianu grafitowego osiąga około 160 – 300 złotych!

Zastosowanie go do ocieplenia dużego domu  może być więc nawet kilkukrotnie droższe, niż wybór klasycznego, białego styropianu.

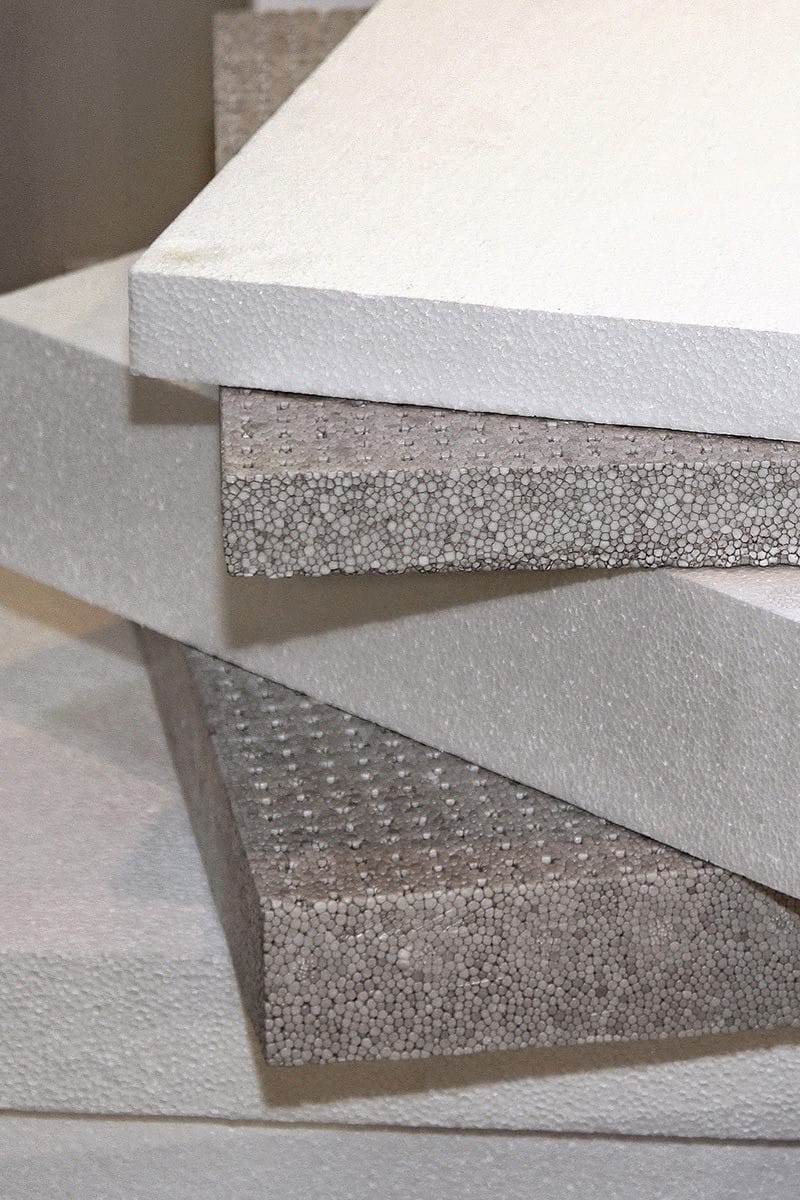

Styropian czarny a biały
Styropian czarny a biały

Nie zapominajmy jednak, że pomimo wyższej ceny czarnego styropianu, koszty w końcu się zwrócą, dzięki zmniejszonym nawet o 20 procent wydatkom na energię.

Dla porównania koszt metra sześciennego styropianu białego to wydatek rzędu 140 – 180 złotych.

  • Trudność w montażu.

Szary styropian grafitowy do ocieplenia domu jest bardzo śliski, co niezwykle utrudnia jego montaż na ścianie.

Przedkłada się to również na znaczne wydłużenie czasu realizowania prac, gdyż wymaga on stosownego przeszlifowania, co trwa stosunkowo długo.

Oczywiście tak przygotowana powierzchnia, będzie musiała zostać odpowiednio oczyszczona z wszelakiego pyłu i co ważne, przyklejona (specjalistycznym i dość kosztownym) klejem do styropianu grafitowego w piance.

  • Stosunkowo niska izolacja akustyczna.

Oczywiście w porównaniu z klasycznym, białym styropianem parametr ten jest mniej więcej taki sam.

Warto jednak zwrócić uwagę na fakt, że w przypadku wyboru styropianu grafitowego, jego powłoka będzie cieńsza o kilka centymetrów, co w konsekwencji oznacza, że parametry akustyczne tak przygotowanej izolacji znacznie się pogorszą.

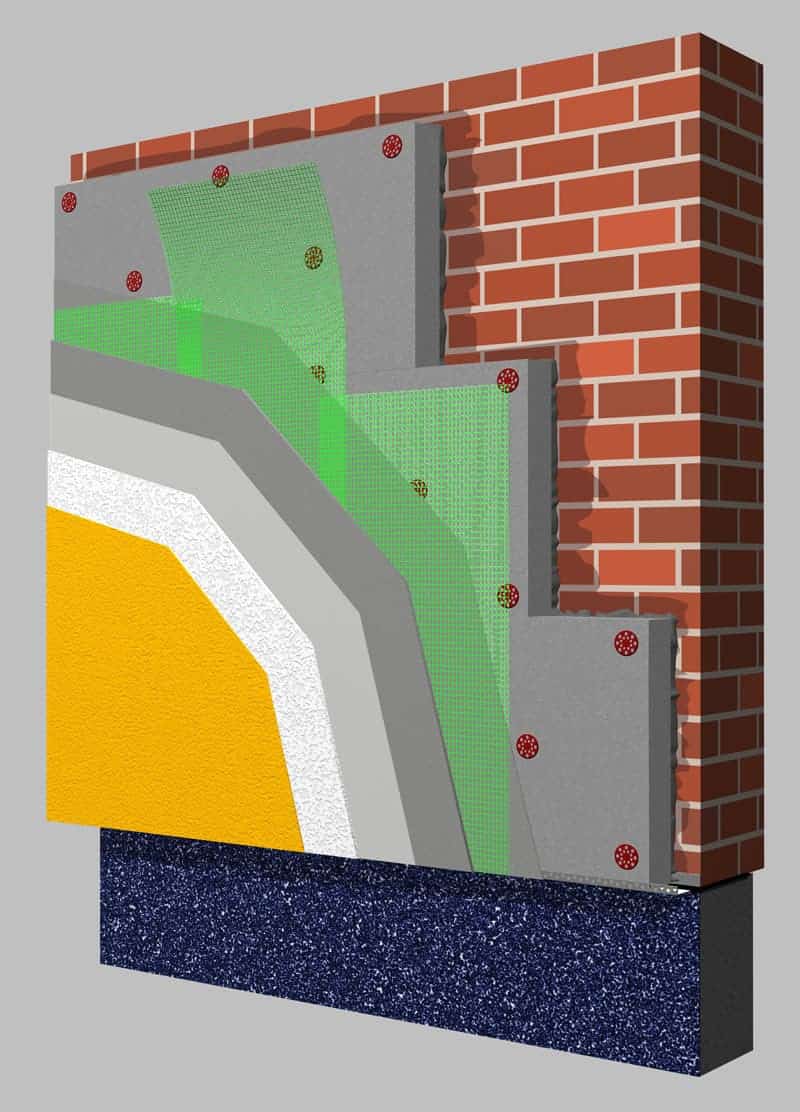

Jak zamontować styropian grafitowy?

Jak zamontować styropian grafitowy?
Jak zamontować styropian grafitowy?

Błąd popełnia ten, kto uważa, że montaż i klejenie styropianu grafitowego wygląda tak samo, jak w przypadku standardowych płyt z tworzywa sztucznego.

Dlatego opis montażu szarej odmiany styropianu, podzieliliśmy na kilka etapów.

Etap 1: Przygotowanie do montażu

Montaż styropianu grafitowego rozpoczynamy od odpowiedniego przygotowania jego powierzchni.

Jak już było to wspomniane wcześniej, charakteryzuje się ona stosunkowo niewielką przyczepnością i dużą śliskością.

Dlatego niezbędne będzie tu tzw. zmatowanie styropianu, czyli przeszlifowanie ich powierzchni.

Czynność ta powinna obejmować obydwie płaszczyzny (wewnętrzną i zewnętrzną).

Jest to ważne ze względu na konieczność przygotowania również wierzchniej płaszczyzny płyty, na którą nakleimy siatkę.

Oczywiście po zakończeniu procesu szlifowania, trzeba będzie zadbać o stosowne odpylenie jego powierzchni.

Dzięki temu, klejenie styropianu szarego będzie o wiele prostsze.

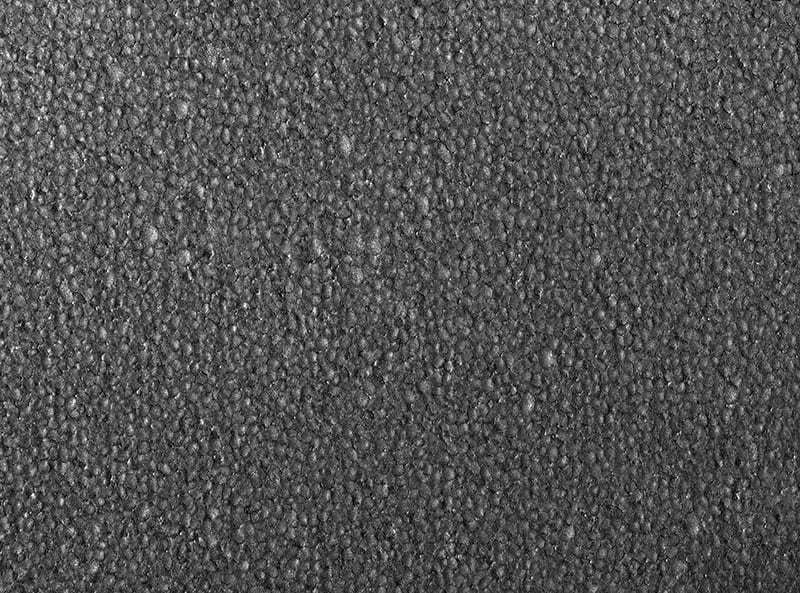

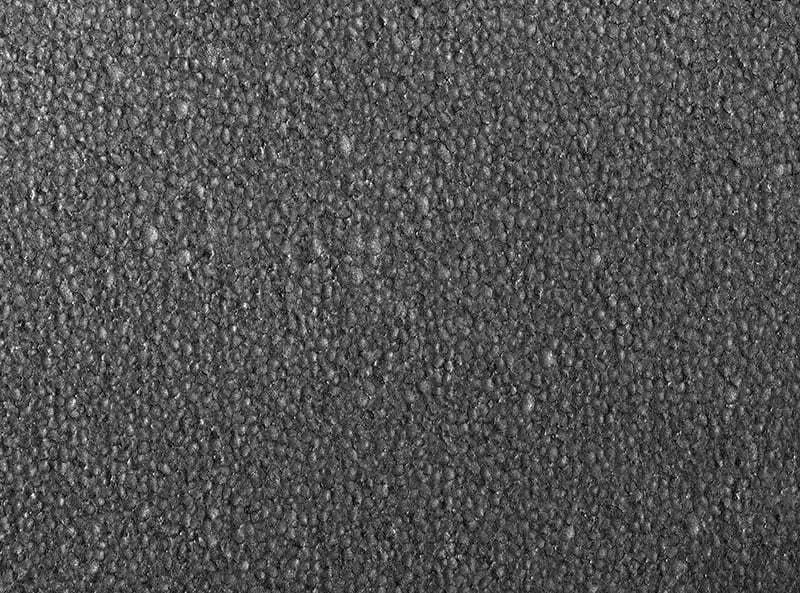

Etap 2: Wybór kleju

W praktyce, ten etap jest jednym z najbardziej czasochłonnych, toteż poświęcimy mu znaczną część artykułu.

Zwykle w przypadku styropianów grafitowych (szarych) winno się stosować najmocniejsze kleje do styropianu grafitowego.

Nie zapominajmy, że równie istotne jest trzymanie się zaleceń producenta kleju (zwłaszcza, gdy ocieplenie wykonujemy z wykorzystaniem systemu jednej firmy).

Dzięki temu ewentualne roszczenia o charakterze reklamacyjnym, będą przezeń uwzględnione.

Drugą, ważną kwestią w przypadku ocieplenia domu za pomocą styropianu grafitowego, jest oczywiście metoda, jaką w tym celu wykorzystujemy.

Zalecenia doświadczonych budowlańców są tutaj jasne:

klej powinien być nałożony na około 40 procent powierzchni płyty.

Co równie ważne, stosujemy tu metodę obwodowo — punktową.

Oznacza to, że klej nakładamy zarówno po obwodzie płyty, jak również na jej wewnętrznej powierzchni.

Dzięki temu mamy pewność, że tak przygotowane styropian grafitowy nie odpadnie podczas dalszych prac.

Na co jeszcze powinniśmy zwrócić uwagę?

Na pewno powinniśmy zagospodarować nieco czasu na eksperymenty.

W tym przypadku będą one (niestety) bardzo czasochłonne,  ale — jak mówi doświadczenie — mogą one przynieść wymierne korzyści.

O czym mowa?

O próbnym przyklejeniu przy pomocy wybranego przez nas kleju, jednej, lub kilku płyt.

Jeśli po upływie kilku dni nie odpadną one od ściany  bądź nie dadzą się oderwać ręcznie, mamy pewność, że wykorzystane przez nas rozwiązanie sprawdzi się podczas realizacji całości inwestycji.

Pamiętajmy, że mamy tu do czynienia  ze styropianem, którego przyczepność jest znacznie niższa, niż w przypadku klasycznych rozwiązań.

Dlatego standardy przez nas narzucone, powinny uwzględniać ten czynnik.

Etap 3: Na co zwrócić uwagę, przy montażu styropianu grafitowego?

Styropian grafitowy do ocieplenia domu jest — ze względu na swoje  właściwości — dość specyficznym materiałem budowlanym.

Co zatem należy uwzględnić podczas jego nakładania?

Pierwszym czynnikiem (i w zasadzie najważniejszym) jest oczywiście temperatura i nasłonecznienie.

Ze względu na swoją ciemną, szarą i matową barwę, styropian grafitowy znacznie lepiej pochłania ciepło i promienie słoneczne.

Oznacza to również, że w trakcie pracy zmieniają one swoje wymiary.

Przykładowo, jeśli podczas pracy w silnie nasłonecznionych warunkach położymy nasz styropian na ścianę, to okaże się, że wieczorem pomiędzy poszczególnymi płytami pojawią się charakterystyczne szpary.

Duże znaczenie będzie mieć tutaj również temperatura ściany, na którą wspomniane płyty będziemy nakładać.

Jeśli będzie ona niska (np. rankiem), w obrębie styropianowego bloku pojawią się duże różnice temperatur, które mogą doprowadzić do pęknięcia jego struktury.

A co, jeśli bloki styropianowe zostaną nałożone na rozgrzaną ścianę?

Wtedy, jeśli będą ułożone w sposób ciasny, zejdą się ze sobą i spowodują pękanie tworzywa.

Dlatego warto zwrócić uwagę, na:

  1. Przechowywanie płyt w miejscu nienasłonecznionym, dzięki czemu już na wstępie ich objętość nie będzie zwiększona.
  2. Odpowiednie osłonięcie elewacji ściennej, które to zapobiegnie późniejszemu rozszerzaniu, bądź zmniejszaniu się objętości styropianu.
  3. Możliwie szybkie nałożenie zarówno warstwy styropianu, jak i kolejnych warstw ochronnych (w tym siatek i tynków).

Dopiero po ich zastosowaniu, warstwa izolacyjna będzie odpowiednio zabezpieczona przed działaniem światła słonecznego.

I właśnie dlatego ocieplony dom, w którym warstwa styropianu jest „na zewnątrz” nie powinien być narażony na działanie niskich temperatur (np. zimą).

Może to doprowadzić do powstania opisanych wcześniej szczelin.

Jeśli już one się pojawią, należy je zalepić pianką poliuretanową o stosunkowo niskim współczynniku rozprężenia.

Alternatywą dla klasycznego styropianu grafitowego do ocieplenia domu, jest tak zwany styropian zespolony.

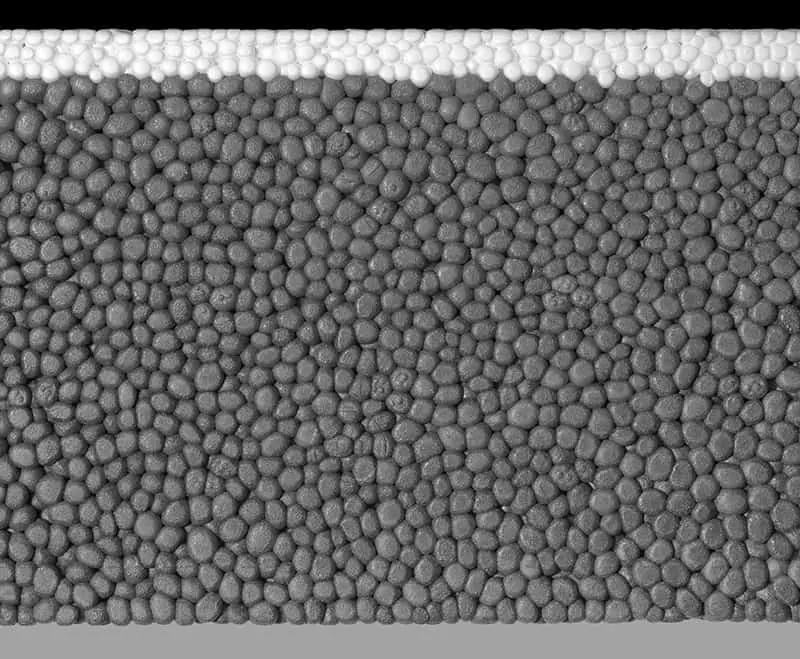

Styropian zespolony
Styropian zespolony

Charakteryzuje się on dwustopniową strukturą, która składa się z cienkiej, białej warstwy odbijającej promienie słoneczne i klasycznego, szarego rdzenia, z zaimplementowanymi cząsteczkami grafitu.

Takie dość oryginalne, ale za to praktyczne połączenie, pozwala na uproszczenie procesu składowania styropianu i jego montażu.

Styropian grafitowy a punkt rosy

Styropian grafitowy do ocieplenia domu, bardzo często jest wykorzystywany nie tylko w produkcji nowych budynków, ale też przy zmianie dotychczasowego ocieplenia istniejących już budynków.

Niestety, wielu Inwestorów sądzi, że szary styropian gwarantuje nam zmniejszenie grubości warstwy izolacyjnej o co najmniej kilka centymetrów.

Co ważne, jest to prawdą, aczkolwiek wymaga drobnego sprostowania.

Załóżmy, że dotychczas wykorzystywaliśmy do ocieplenia domu klasyczny, biały styropian o grubości 15 cm.

Teoretycznie może go zastąpić czarny styropian o grubości 12 cm.

Czy jednak zawsze jest to dobry pomysł?

Przy tego typu inwestycjach warto zwrócić uwagę na tzw. punkt rosy.

Jest to miejsce w ścianie, w którym zimą zachodzi skraplanie pary wodnej.

Powinno ono być tak przewidziane, by znajdowało się w warstwie izolacyjnej.

Nie zapominajmy, że woda jest zupełnie nieszkodliwa dla powierzchni styropianowych.

Oznacza to, że warstwa izolacyjna powinna być nieco grubsza, by zapewnić gwarancję skraplania się pary wewnątrz niej.

W przypadku jej przesunięcia w kierunku wnętrza domu może dojść do szybkiego zagrzybienia elewacji wewnętrznej i w konsekwencji jej zniszczenia.

Dlatego przed decyzją o zmianie materiału izolacyjnego, powinniśmy się zdecydować na wykonanie stosownych obliczeń cieplno — wilgotnościowych.

Dopiero na podstawie tych danych, możemy przystąpić do realizacji dalszej części inwestycji.

Styropian grafitowy a styropian ekstrudowany

Styropian grafitowy i jego ekstrudowany odpowiednik, to na obecną chwilę, najbardziej zaawansowane materiały izolacyjne, które często porównuje się ze sobą w kontekście parametrów i funkcjonalności.

Który z nich jest lepszy?

Płyty ekstrudowane (XPS) produkowane są w specjalnych formach, działających na zasadzie podciśnienia.

Dzięki temu poszczególne komórki tworzywa charakteryzują się bardzo dużą gęstością, co przedkłada się na dobry współczynnik przewodzenia.

W przypadku styropianu ekstrudowanego XPS parametr ten wynosi około 0.035 W/K.

Tym samym, mają one porównywalne do styropianu grafitowego właściwości termoizolacyjne.

Styropian z dodatkiem grafitu a XPS

  • Płyty ze styropianu grafitowego będą o wiele lepsze pod kątem ekonomicznym.

Choć pod względem termoizolacji są one tylko nieznacznie lepsze, to jednak płyty XPS są droższe, co w przypadku pomieszczeń o dużej kubaturze może mieć ogromne znaczenie.

  • Styropian XPS o wiele lepiej sprawdza się jako materiał izolacyjny w ścianach fundamentowych (również w budynkach nieposiadających podziemnych pomieszczeń).

Jest to związane z jego dużą odpornością na oddziaływania mechaniczne, co ma znaczenie np. podczas zasypywania wykopów. Styropian czarny nie jest tak twardy jak xps.

Obydwa rodzaje tworzywa są też odporne na działanie wilgoci.

  • Z kolei styropian grafitowy o wiele lepiej sprawdzi się w przypadku ścian nośnych.

Jest on tam znacznie mniej narażony na spływanie dużej ilości wody i jednocześnie nie wymaga aż tak dużej odporności na działanie sił mechanicznych, jak w przypadku ścian fundamentowych.

Styropian grafitowy a odporność na działanie ognia

Jednym z najważniejszych parametrów styropianu szarego, jest jego odporność na działanie ognia.

Z racji tego, że mamy do czynienia z produktem z tworzywa sztucznego, produkt ten uzyskał tzw. klasę E odporności na ogień.

Co to w praktyce oznacza?

Klasa ta oznacza, że rozgorzenie materiału (czyli w tym przypadku styropianu grafitowego) miałoby miejsce już w przypadku bezpośredniego oddziaływania ognia o mocy 100 kW (moc cieplna) już po dwóch minutach od pojawienia się płomienia.

Co więcej, z racji specyficznego składu chemicznego, produkt ten podczas spalania wydzielać będzie duże ilości dymu.

Wymogiem stawianym przed materiałami budowlanymi tej klasy, jest odpowiednia długość spalania, przy oddziaływaniu płomienia palącej się zapałki.

Klasa E oznacza, że dany materiał nie powinien (w tych warunkach) spalić się na długości większej, aniżeli 150 mm.

Oczywiście w przypadku oddziaływania wyższej temperatury i silniejszego płomienia, ogień może objąć znacznie większy fragment wyrobu.

Dlaczego warto wykorzystać styropian z grafitem?

Choć styropian grafitowy do ocieplenia domu jest dość kosztowny, a jego faktura sprawia, że jest on dość trudny w montażu, to jednak posiada on szereg zalet, charakterystycznych dla nowoczesnych materiałów termoizolacyjnych.

Niewielka przewodność cieplna i bardzo mała masa sprawiają, że jest on idealnym materiałem izolacyjnym w przypadku ścian nośnych.

I choć w procesie montażu wymaga on specjalistycznych narzędzi i akcesoriów, to jednak jest inwestycją na lata.

Zwłaszcza że jak na razie, nawet najbardziej zaawansowane środki termoizolacyjne, mają podobne, lub nieco gorsze parametry cieplne.

Co to jest styropian grafitowy?

Styropian grafitowy to materiał izolacyjny produkowany z dodatkiem grafitu. Dzięki zastosowaniu grafitu zwiększona jest izolacyjność termiczna.

Jakie parametry mają styropiany grafitowe?

Styropiany grafitowe mają większą wartość współczynnika przewodzenia lambda, czyli są lepszym izolatorem. Dodatkowo, są lżejsze przez co mniej obciążają ściany i powodują mniejsze uszkodzenia.

Jak wybrać ocieplenie domu?

Ocieplenie domu ma znaczący wpływ na komfort użytkowania pomieszczeń. Na polskim rynku dostępne są materiały o różnych parametrach. Najczęściej stosuje się styropian lub wełnę.
