Projekt został wykonany na bazie urządzeń firmy Panasonic i obejmuje pompę ciepła 5 kW serii K w wersji split, zbiornik buforowy 100 dm³, zasobnik c.w.u. ze stali nierdzewnej, zawór przełączający i automatykę firmy Panasonic. Ponadto dobrano urządzenia zabezpieczające w postaci naczyń przeponowych, zaworów bezpieczeństwa czy też separatora zanieczyszczeń. Dobór mocy pompy ciepła dla budynku Hiacynt 3 uwzględnia jego zakładane wyposażenie i charakterystykę energetyczną.
Wszystkie elementy kotłowni zostały dobrane tak, by centrala pompy ciepła była w stanie zapewnić ogrzewanie budynku do punktu biwalentnego -7°C. Układ ten zapewnia również produkcję c.w.u. dla 4-osobowej rodziny.

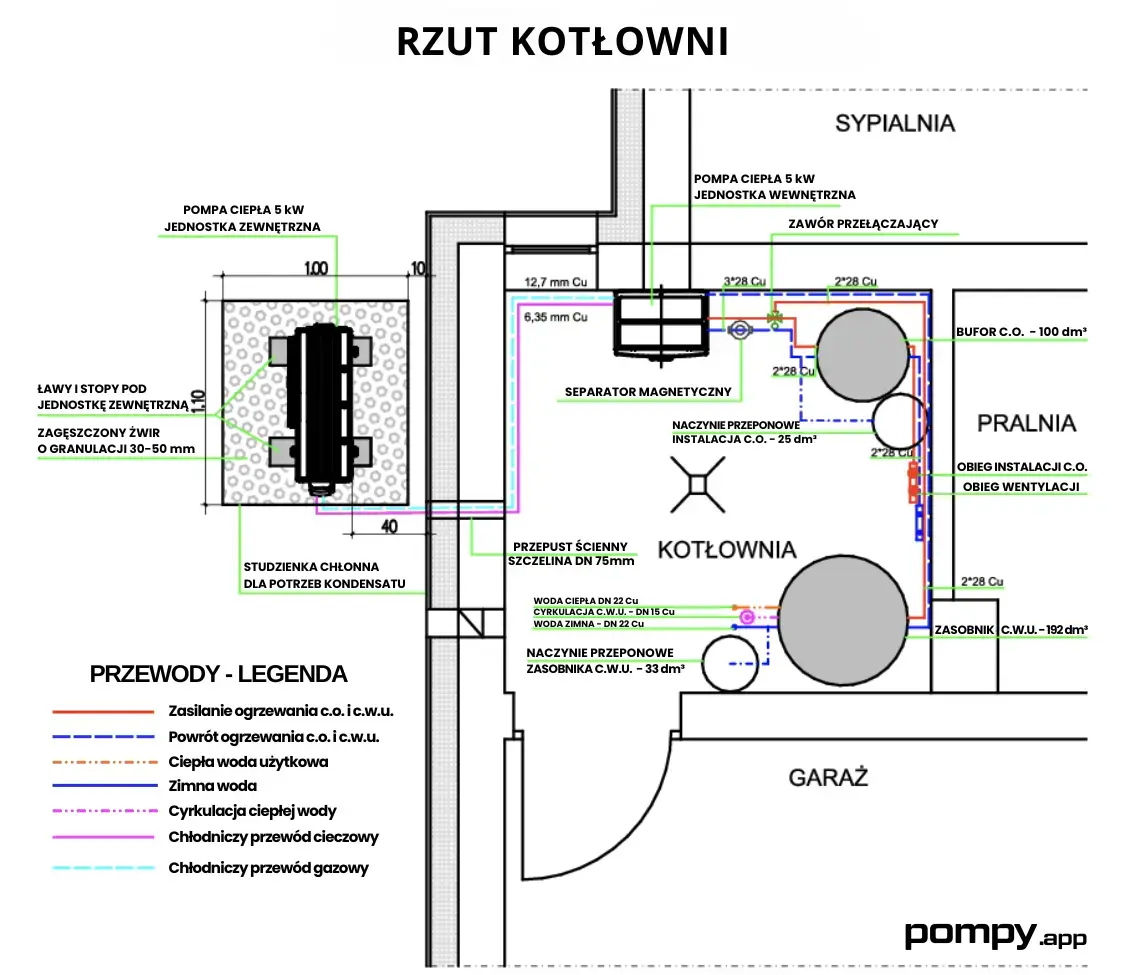

RZUT CENTRALI POMPY CIEPŁA
Na powyższym rzucie przedstawiono lokalizację najważniejszych urządzeń kotłowni oraz ich wzajemną lokalizację i połączenia między nimi z uwzględnieniem średnic orurowania. Dobrano również wymiary i sposób wykonania studni chłonnej na potrzeby kondensatu pochodzącego z parownika pompy ciepła. Studnia chłonna jest o tyle ważnym elementem, iż w okresie zimowym w pompie ciepła zachodzi proces odszraniania czyli tzw. defrost, którego efektem są duże ilości skroplin. Studnia ta zabezpieczy nas przed powstawaniem oblodzenia wokół pompy ciepła. Wszystkie elementy centrali pomp ciepła zobaczymy z kolei na schemacie technologicznym, który znajduje się poniżej.

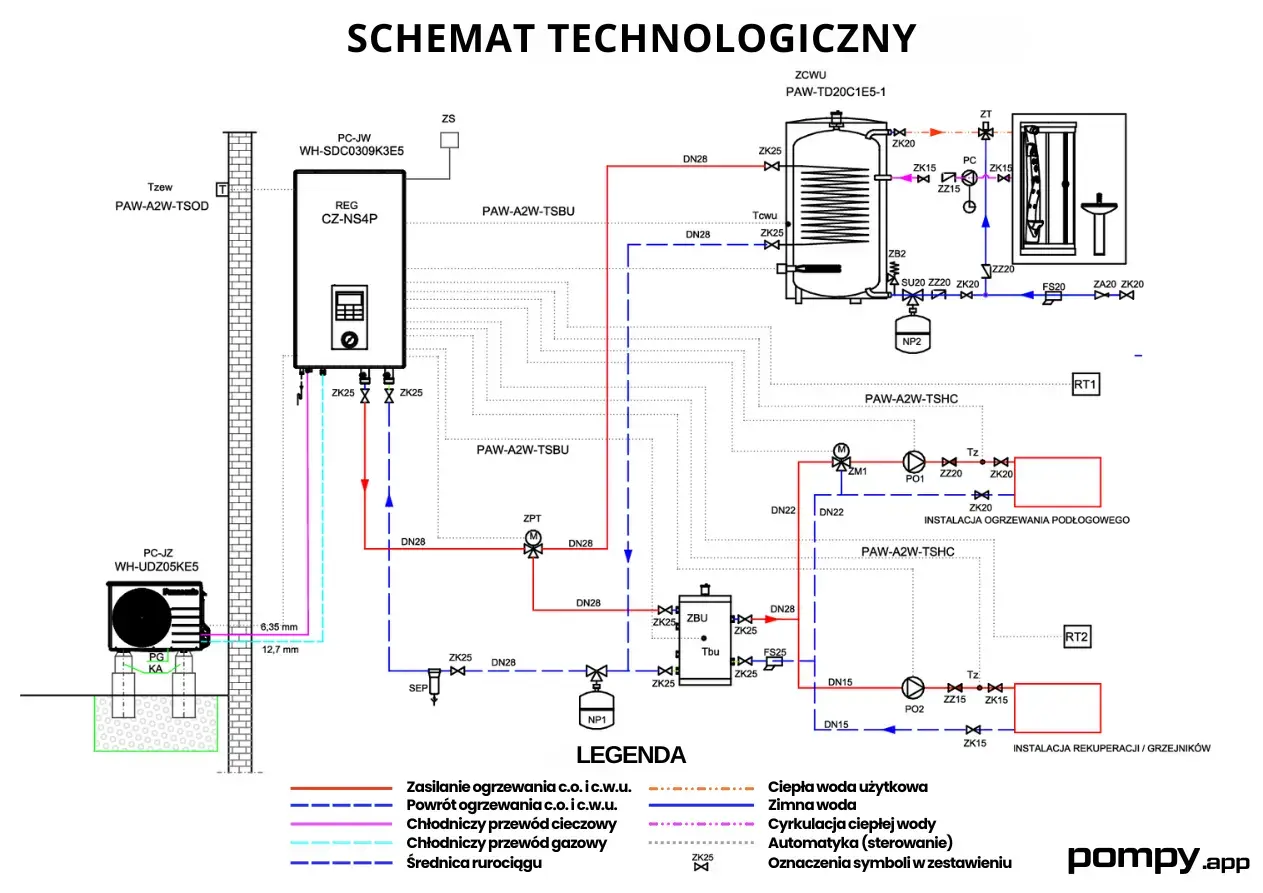

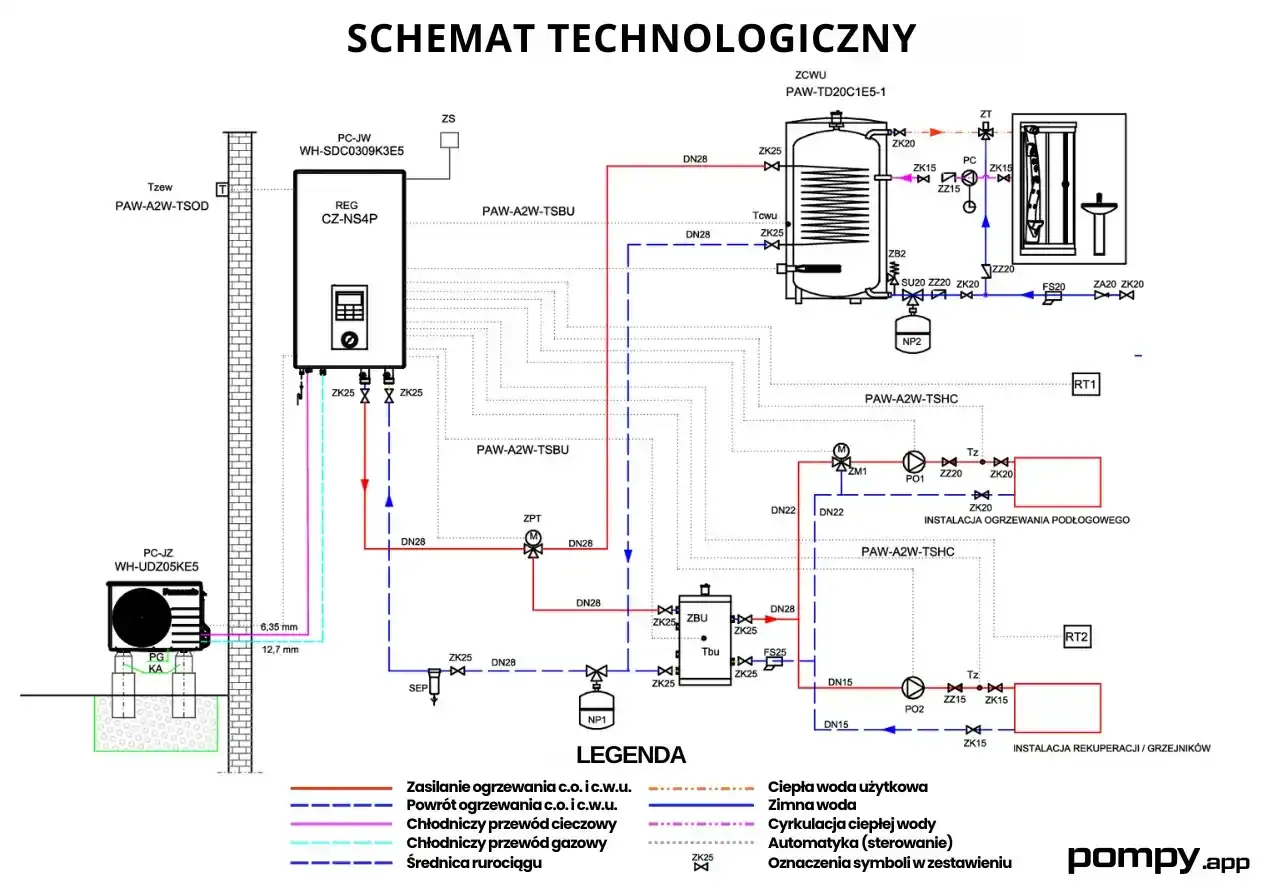

SCHEMAT TECHNOLOGICZNY
Ważnym rozwiązaniem tego projektu jest możliwość podłączenia drugiego obiegu grzewczego do układu grzejnikowego lub do układu rekuperacji. Podłączenie do układu rekuperacji pozwala wykorzystać właściwości rewersyjne pompy ciepła i zapewnia w okresie lata chłodzenie powietrza nawiewanego, a w okresie zimy powietrze nawiewane dogrzewane jest do wymaganej temperatury.
By jednak zrealizować to rozwiązanie, to prócz przyjętego w kotłowni obiegu grzewczego, należy na instalacji wentylacji zamontować chłodnicę kanałową z tacą ociekową, oraz zaprojektowany bufor 100 dm³ wymienić na bufor 100 dm³, ale do wody lodowej. Takie działania zabezpieczą nas przed powstawaniem kondensatu.
Jeżeli dla budynku dodatkowo będzie przewidziana instalacja fotowoltaiczna, to nadwyżki energii elektrycznej w okresie letnim możemy właśnie zagospodarować na potrzeby zasilania pompy ciepła produkującej wodę lodową dla klimatyzacji. W efekcie może się okazać, że koszt klimatyzacji w naszym domu będzie zerowy.
Wymagana moc instalacji fotowoltaicznej dla takiej pompy ciepłą wynosi 3-3,5 kWp plus wymagana moc na pozostałe urządzenia AGD.
Projekt został wykonany z wykorzystaniem markowych urządzeń i wyceniony tylko na podstawie cen katalogowych poszczególnych urządzeń. Dlatego też ceny za całość nie należy traktować jako typowej ceny rynkowej, a jako wartość maksymalną.

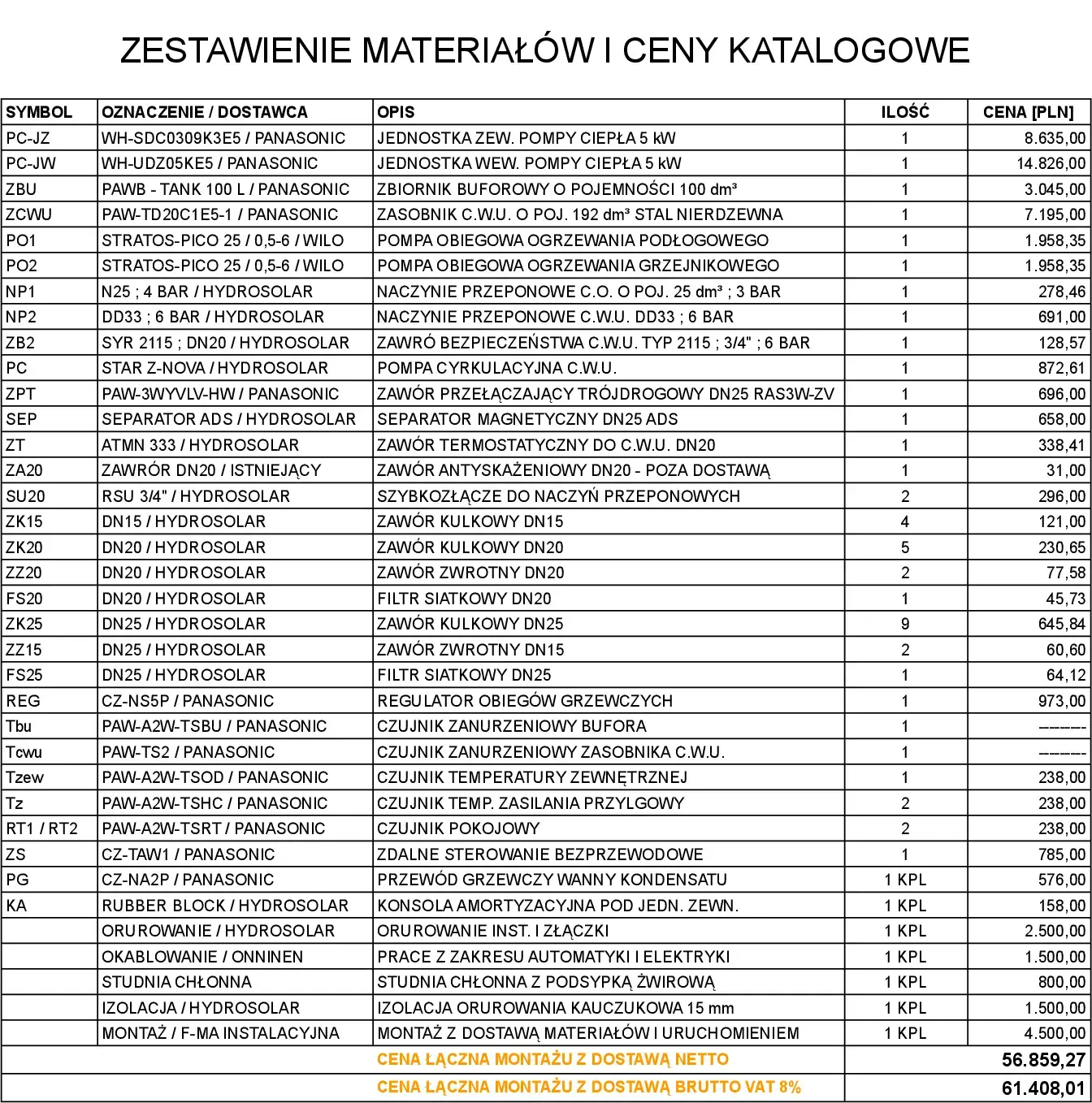

Poniżej w tabeli znajdą Państwo oznaczenia do schematu technologicznego, ilość poszczególnych elementów i ich ceny katalogowe.
TABELA Z CENAMI
Jedyną zmienną, która może wzrosnąć w tym zestawieniu to cena pompy ciepła za montaż, która jest bardzo zróżnicowana w zależności od regionu Polski i może ona wynieść nawet 10.000 zł. Jednak zmieniając poszczególne elementy wyposażenia jak zbiornik stalowy nierdzewny na emaliowany pompy obiegowej, rodzaj orurowania lub automatykę obiegów grzewczych, możemy spokojnie zaoszczędzić właśnie około 10.000 zł. Ponadto biorąc pod uwagę, iż są to ceny katalogowe, zawsze możemy jeszcze dalej negocjować cenę ostateczną.
Do tego należy doliczyć możliwość uzyskania dotacji z programu MOJE CIEPŁO, która zapewni nam obniżenie kosztów inwestycyjnych o kolejne 7.000 zł lub skorzystanie z programu Mój Prąd 6.0 (jednak ostateczna wysokość dotacji na pompę ciepła nie jest znana).
Więcej o dotacjach do pomp ciepła pisze niezależna porównywarka pomp ciepła Pompy.app
Roczne koszty użytkowania pompy ciepła dla budynku Hiacynt 3 obejmujące instalację c.o. i c.w.u. w sezonie grzewczym oraz produkcję c.w.u również w okresie letnim powinny wynieść 2.927 zł przy założonej stawce za energię elektryczna 1,15 zł/kWh.
