4850

Koszt wysyłki: gratis

Dostępność: Od ręki

Koszt realizacji: 267 408 zł
Powierzchnia domu: 170,05 m2
Min szerokość działki: 23,94 m
Min długość działki: 19,51 m
Projekt domu Ofelia 2 jest wersją wariantową popularnego projektu „Ofelia”, czyli wersję z pojedynczym garażem, nieco mniejszą, nadającą się na węższą działkę.

Zobacz całą serię projektów: Ofelia

MGProjekt Projekty Domów

Helloween w MGPROJEKT!Wiązary dachowe

Rzuty:

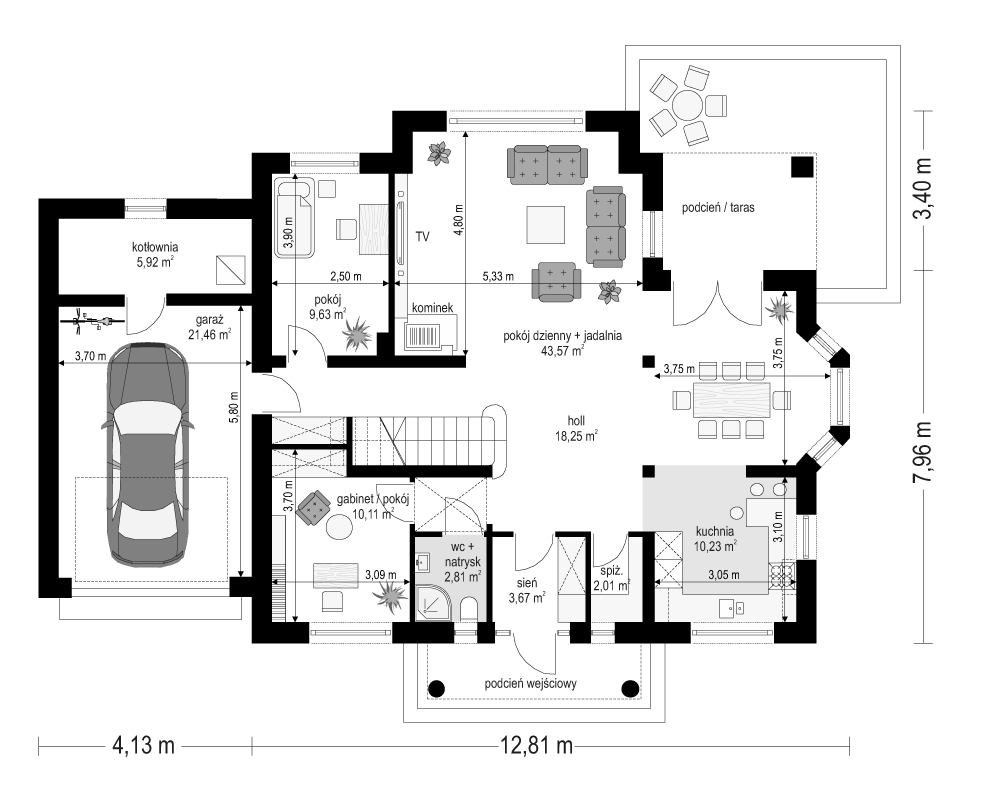

Ofelia 2 - rzut parteru

Ofelia 2 - rzut parteru odbicie lustrzane

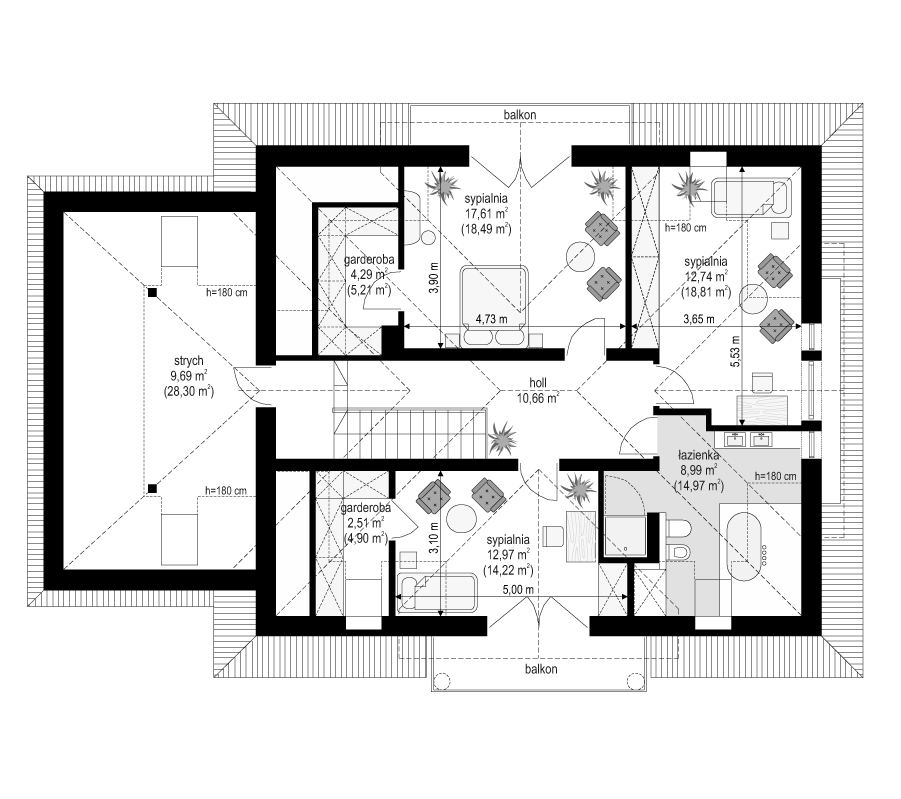

Ofelia 2 - rzut poddasza

Ofelia 2 - rzut poddasza odbicie lustrzane

Pobierz rysunki szczegółowe z wymiarami Pobierz rysunki szczegółowe odbicia lustrzanego

Sytuacja:

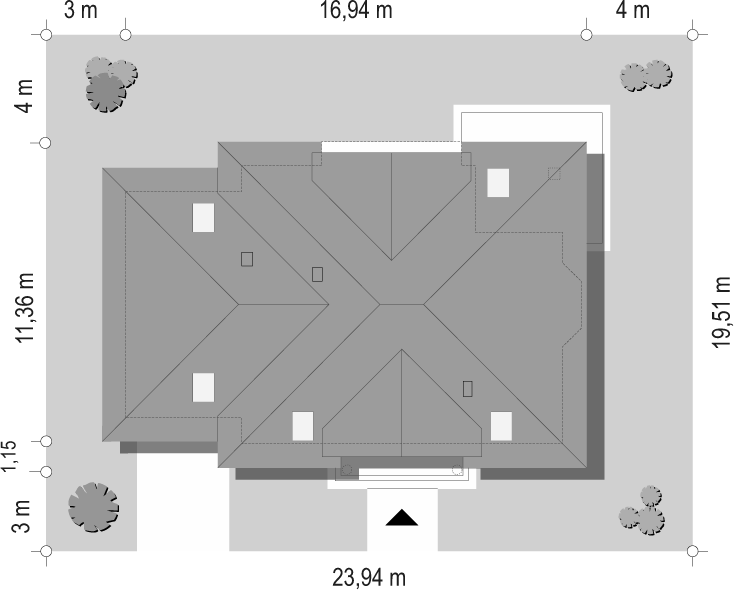

Ofelia 2 - sytuacja

Ofelia 2 - sytuacja odbicie lustrzane

UWAGA:

Elewacje:

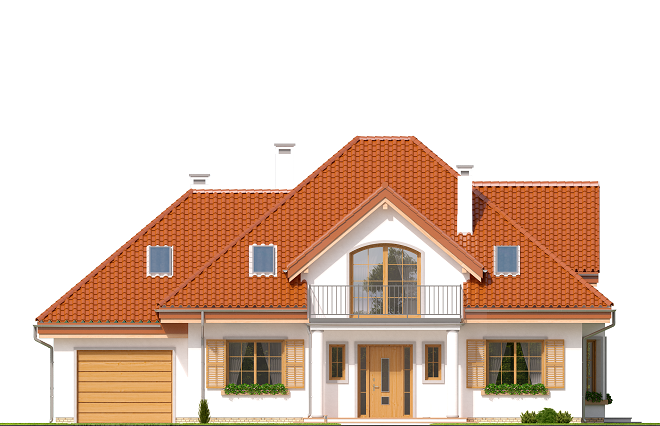

Elewacja frontowa

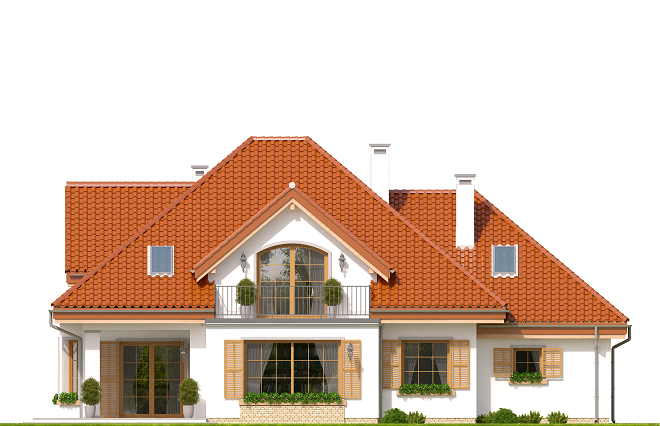

Elewacja ogrodowa

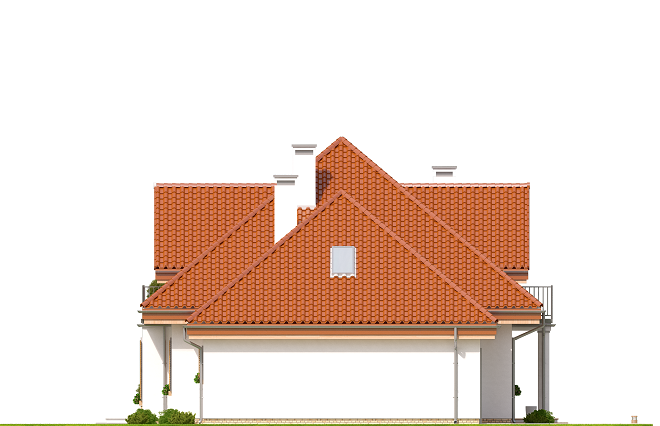

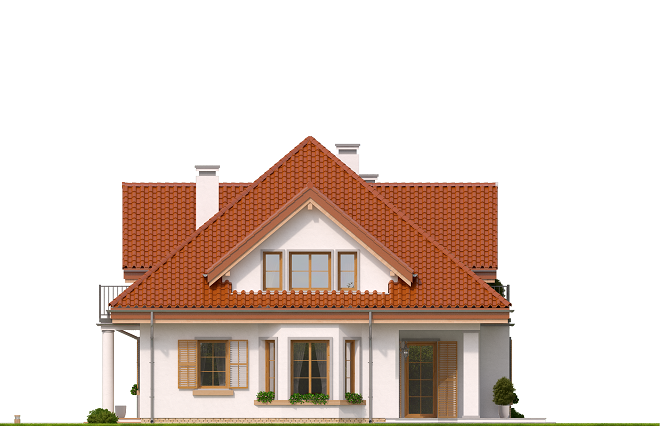

Elewacja boczna

Elewacja boczna

Dane techniczne projektu:

Kubatura 862,00 m³
Powierzchnia garażu 21,46 m²
Powierzchnia domu 170,05 m²
Powierzchnia wiaty N/D
Powierzchnia zabudowy bez podcieni 160,06 m²
Powierzchnia netto 175,97 m2 + garaż 21,46 m2 + strych
Powierzchnia tarasu N/D
Powierzchnia zabudowy z podcieniami 173,83 m²
Powierzchnia całkowita 256,39 m²
Powierzchnia strychu 9,69 m²
Powierzchnia użytkowa

170,05 m² wg pn-70/b-02365

175,97 m² + garaż wg pn-iso 9836:1997

Powierzchnia dachu 262,60 m²
Nachylenie dachu 40 stopni
Wysokość domu 8,55 m (8,80 z podmurówką)
Wysokość pomieszczeń 2.7 i 2.5 m
Szerokość budynku 16,94 m
Długość budynku 11,36 m
Minimalna szerokość działki 23,94 m
Minimalna długość działki 19,51 m
Typ domu jednorodzinny
Liczba kondygnacji parterowy z poddaszem użytkowym
Piwnica nie
Garaż jednostanowiskowy
Rodzaj dachu wielospadowy
Technologia wykonania murowany
Styl tradycyjny
Poddasze poddasze użytkowe
Liczba łazienek 2
Liczba pokoi 5
Liczba użytkowników 5
Porównywarka projektów + dodaj do porównania
Wybrałeś do porównania (0)

Materiały:

  • Fundamenty betonowe ławy i ściany fundamentowe z bloczków betonowych
  • Ściany zewnętrzne ściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
  • Strop Teriva
  • Elewacje tynk cienkowarstwowy na styropianie
  • Pokrycie dachu dachówka ceramiczna
Pobierz zestawienie materiałowe

Koszty realizacji:

Stan surowy otwarty 184 274 zł
Stan surowy zamknięty 267 408 zł
Roboty wykończeniowe 259 035 zł
Realizacja pod klucz 526 443 zł
Instalacje 65 179 zł
Koszt pokrycia dachu 43 135 zł
Koszt stolarki 40 000 zł

Koszty podane netto, należy doliczyć podatek VAT

Pakiet kosztorys inwestorski

Koszty utrzymania:

Charakterystyka Energetyczna



Ep 67,9 kWh/(m2)
Ek 56,0 kWh/(m2 rok)
EUCO 45,9 kWh/(m2 rok)

UWAGA:

NF40 Istnieje możliwość dostosowania projektu do standardu NF40 Zobacz pakiety podnoszące energooszczędność

Opis projektu:

Projekt Ofelia 2 to dom jednorodzinny, parterowy z poddaszem użytkowym. Minimalna wielkość działki na jakiej można zrealizować projekt ma wymiary: 23,94 x 19,51m. Ofelia 2 jest przykryta dachem wielospadowym. Jest to propozycja dla 4-5 osobowej rodziny. Powierzchnia użytkowa domu wynosi 170 m2 (kubatura 862 m3).

Architektura domu Ofelia 2

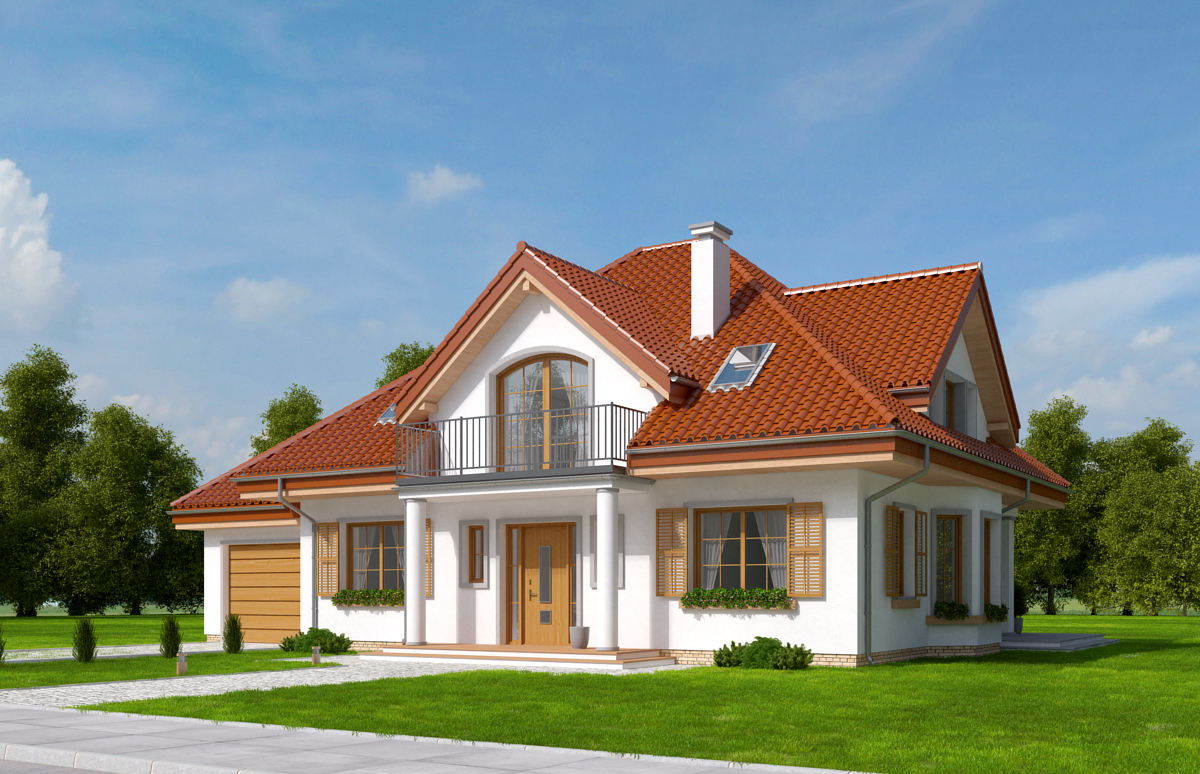

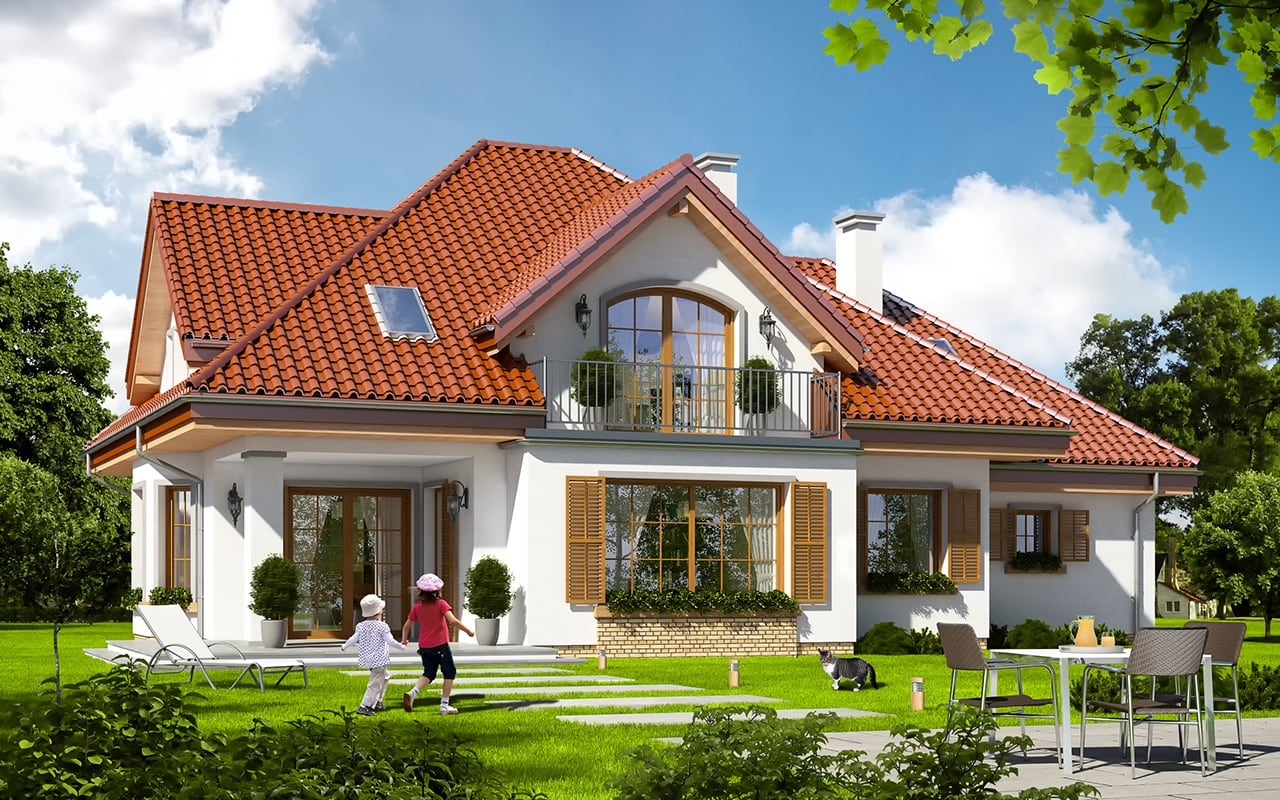

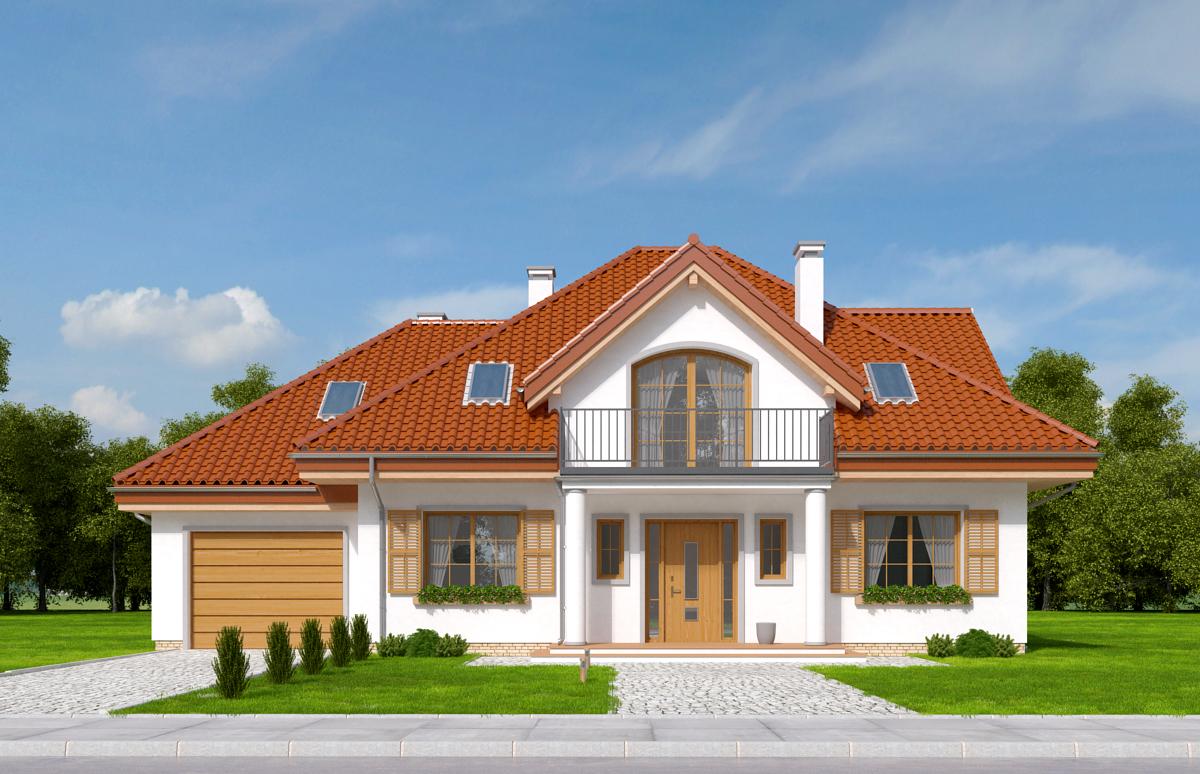

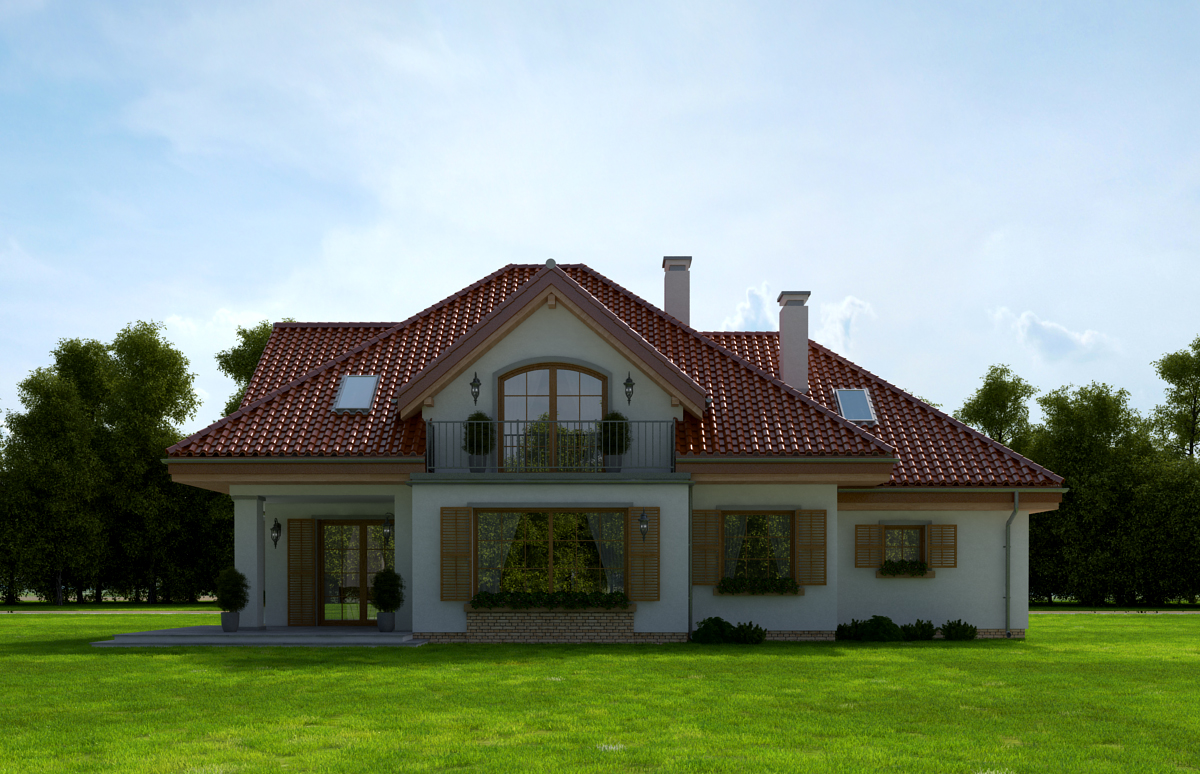

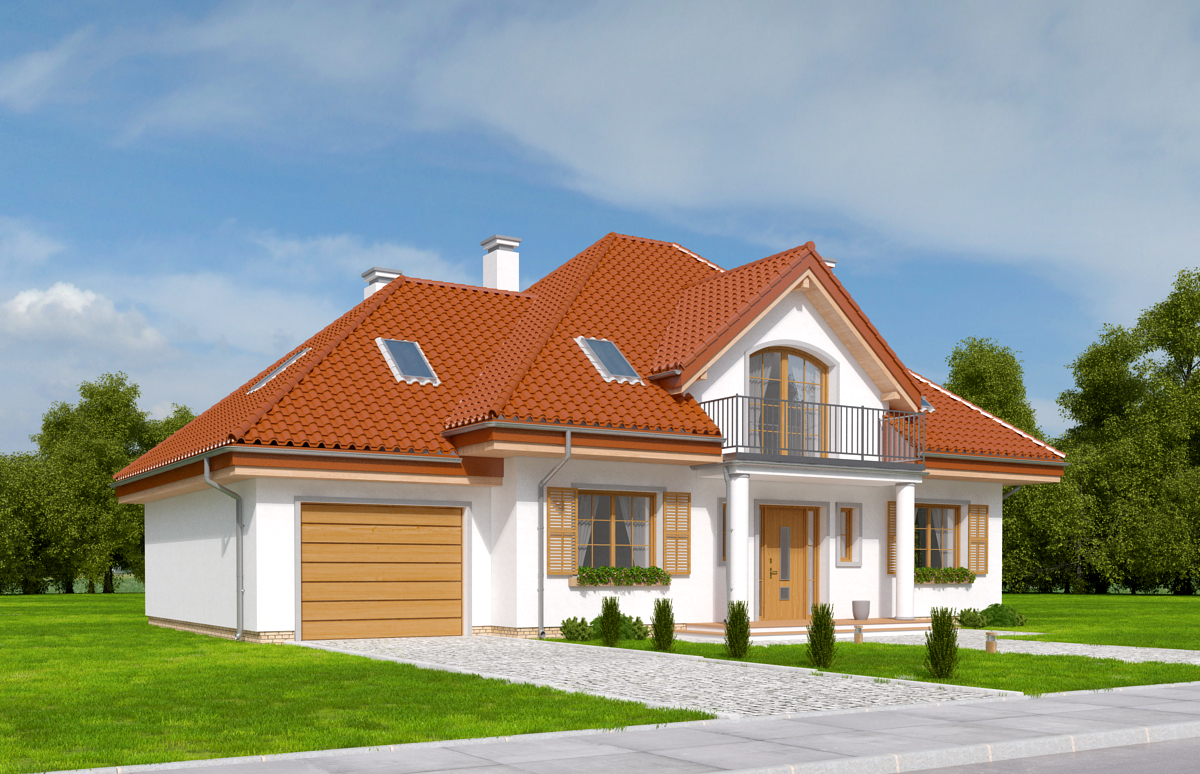

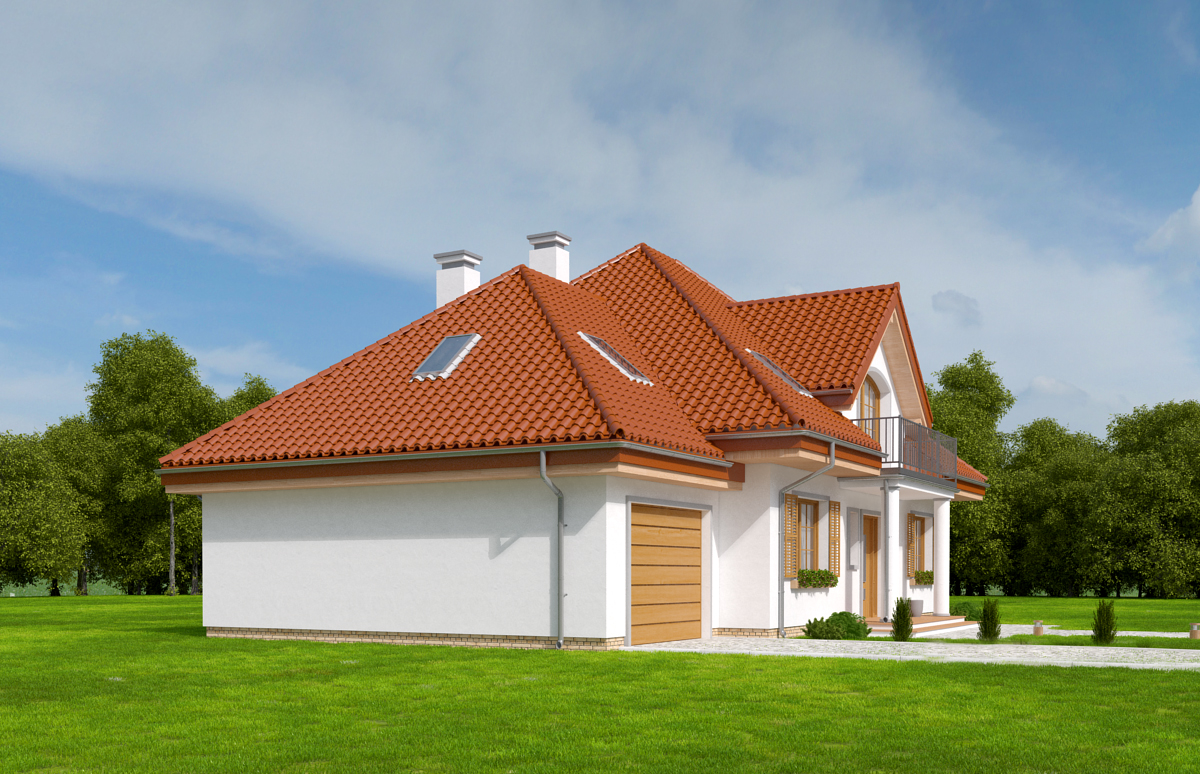

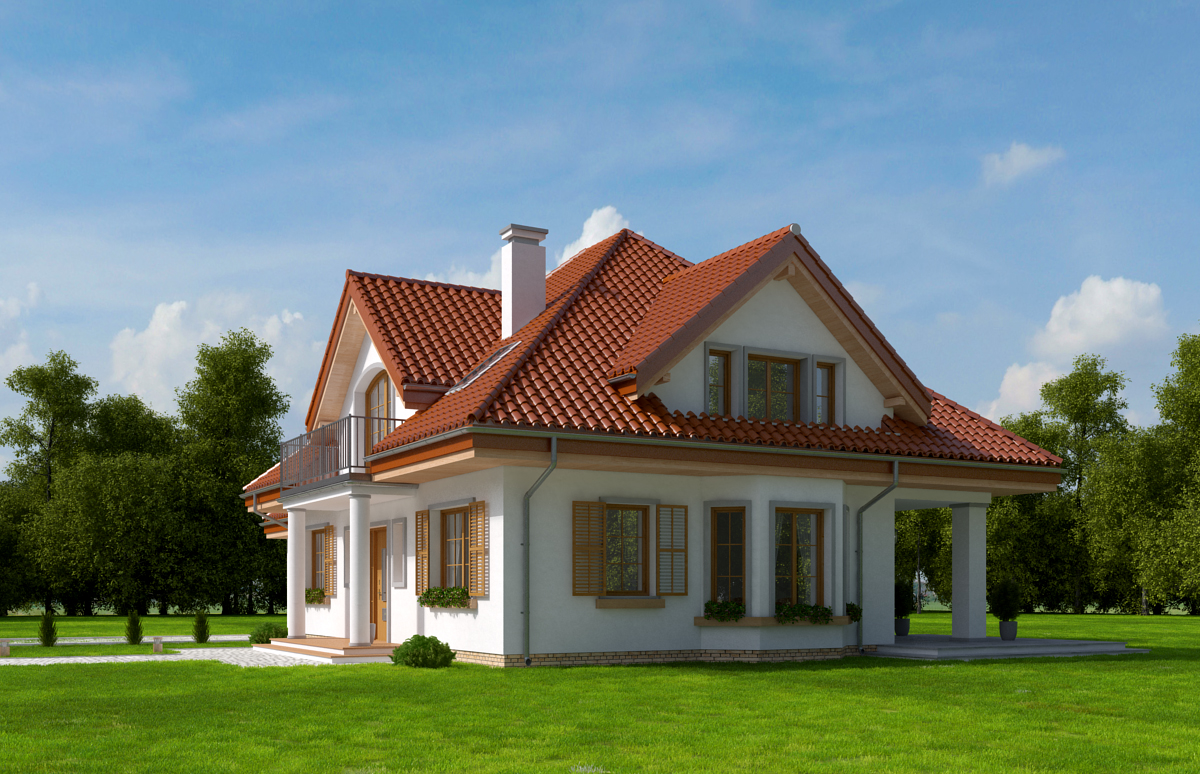

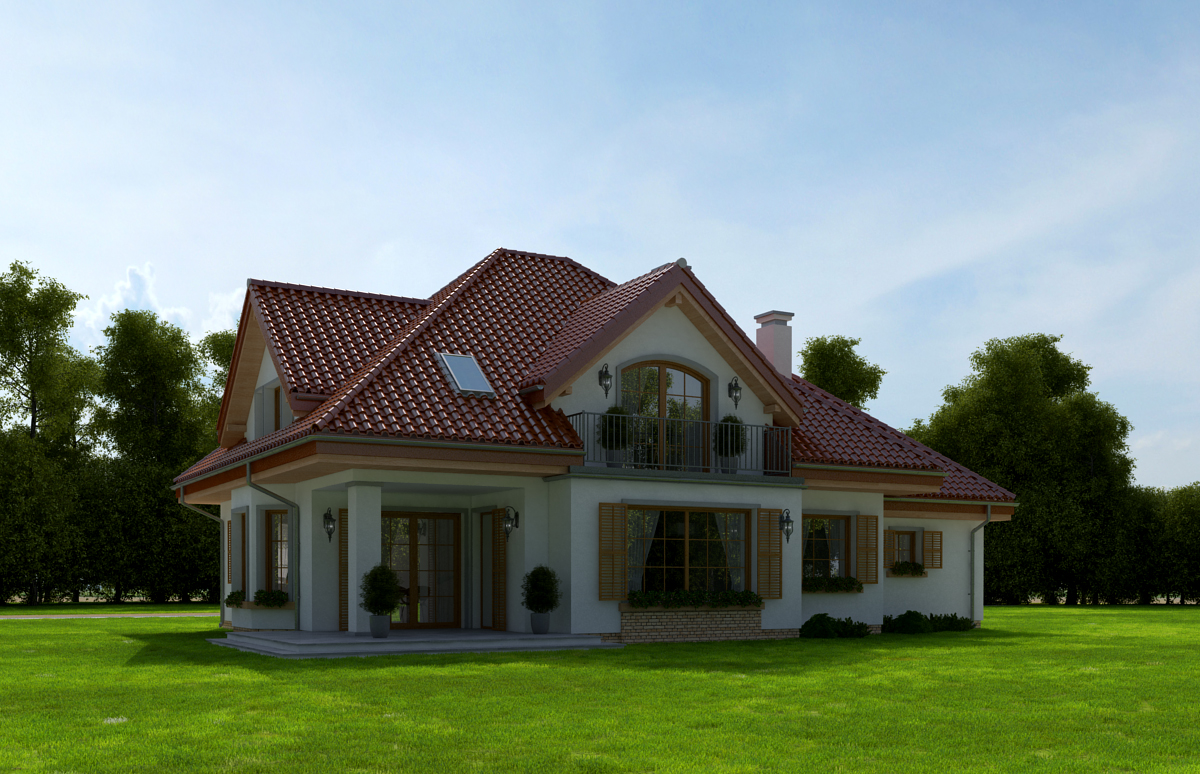

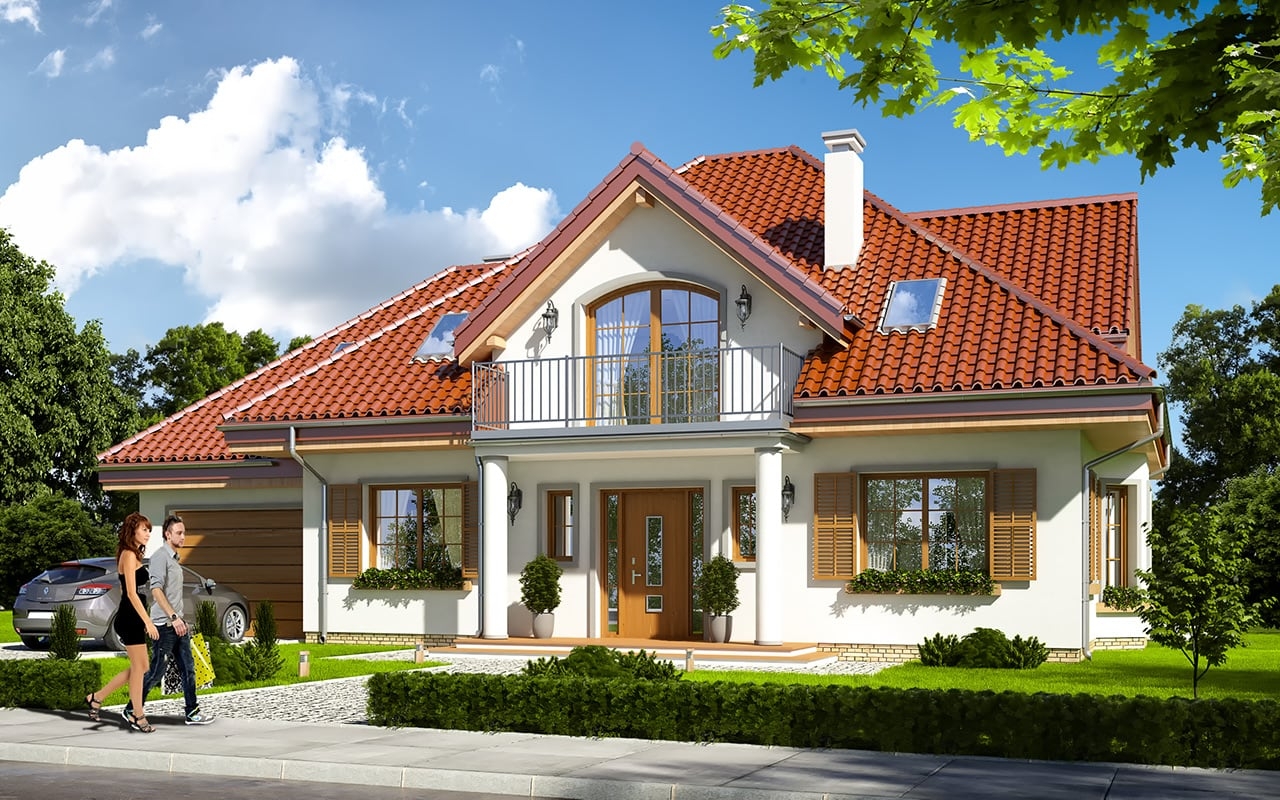

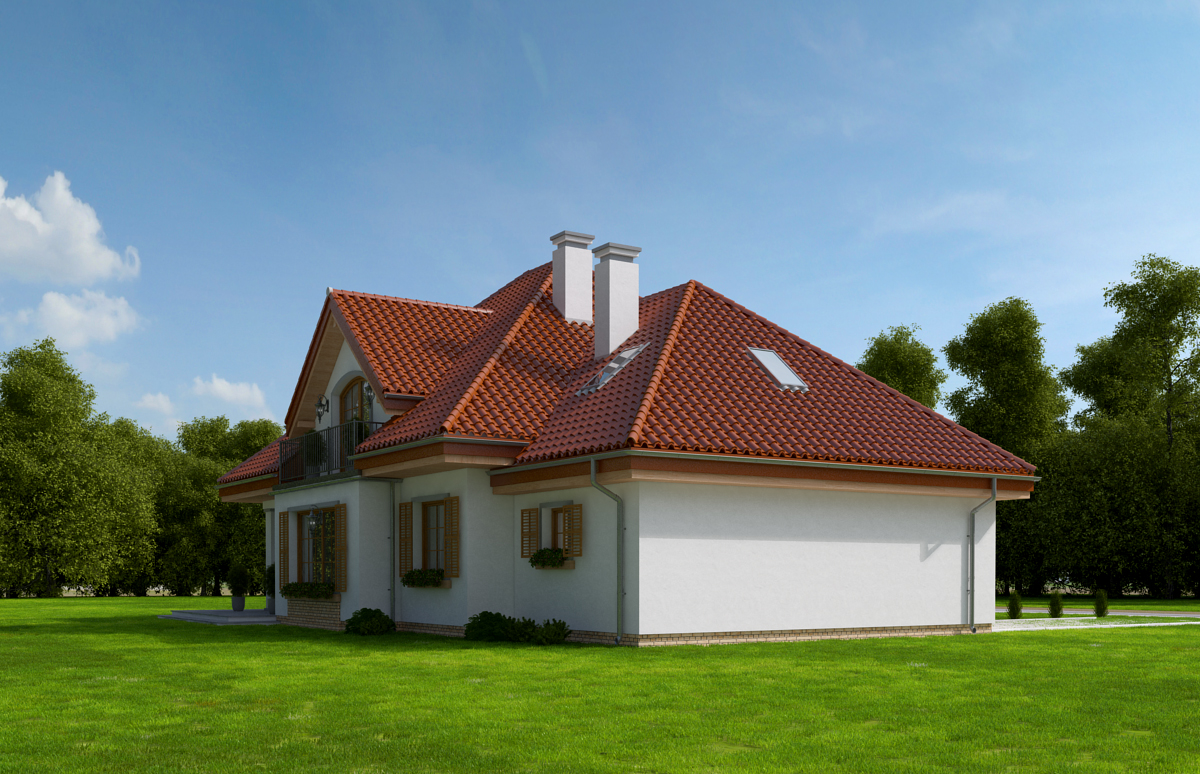

Bryła nawiązuje do ponadczasowego stylu dworku polskiego, ale w nowoczesnym ujęciu. Ofelia 2 ma symetryczną bryłę i właściwe proporcje. Parterowa bryła budynku przykryta jest czterospadowym dachem o kącie nachylenia 40 stopni. Na dachu proponujemy duże lukarny z trzech stron, które minimalizują skosy w pokojach na poddaszu.  Z czwartej strony znajduje się bryła garażowa z trójspadowym dachem kryjącym strych/poddasze. Wejście do domu podkreślone jest reprezentacyjnym portykiem z kolumnami. Od strony ogrodu mamy narożny podcień - zadaszenie tarasu oraz piękne, wykuszowe okno salonu.

Wnętrze projektu domu Ofelia 2

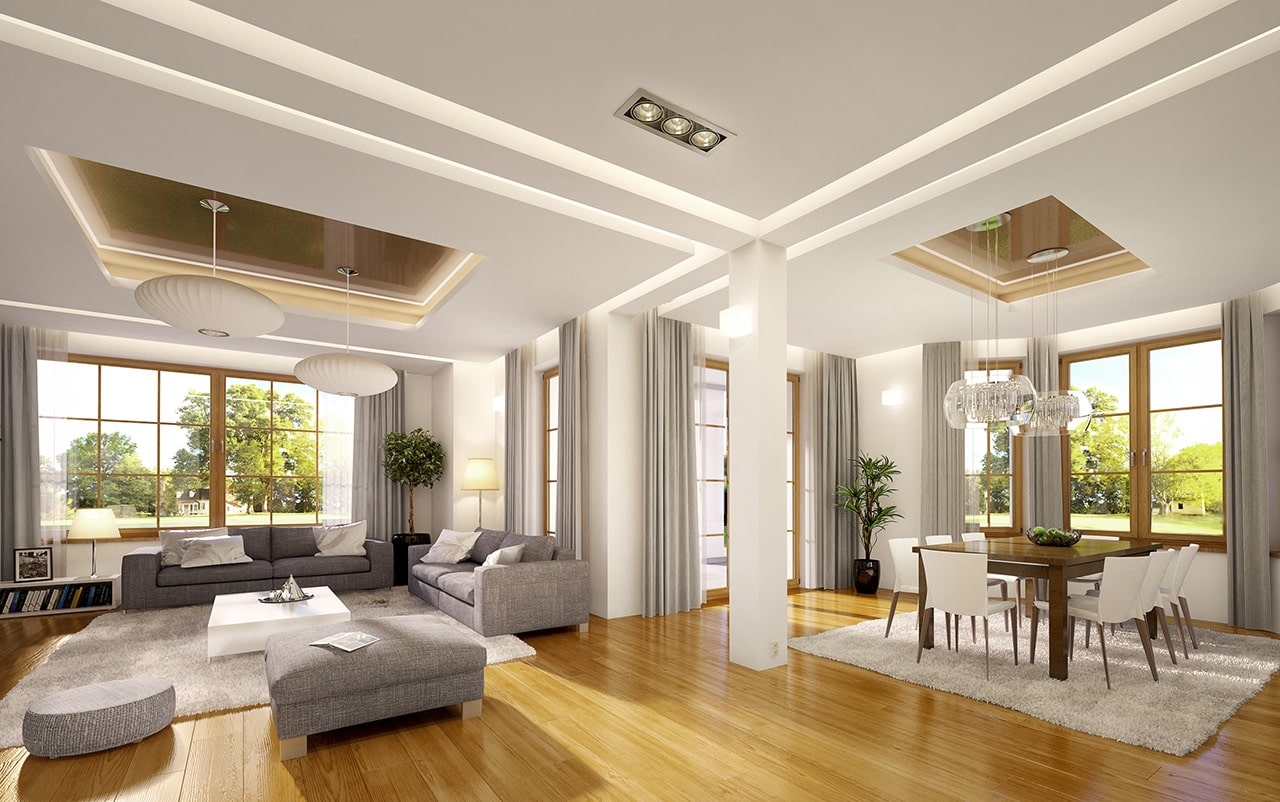

Wnętrze domu jest funkcjonalne i kryje w sobie wiele pomieszczeń. Na parterze mamy dużą przestrzeń dzienną połączonego salonu, jadalni, holu i częściowo otwartej kuchni. Z reprezentacyjnego holu mamy dostęp do dwóch dodatkowych pokoi na parterze, co jest rzadkością w domach tej wielkości. Można te pokoje wykorzystać na przykład jako gabinet lub sypialnie gościnną, a drugi (przy łazience) jako pokój seniora. Na parterze mieści się jeszcze spiżarnia przy kuchni, spory przedsionek, łazienka oraz garaż i kotłownia. Poddasze mieści trzy sypialnie i dużą łazienkę. Dwie sypialnie mają własne garderoby i balkony. Nad garażem znajduje się strych, który można zagospodarować na poddasze użytkowe i urządzić tam dodatkowy pokój.

Koszty budowy domu Ofelia 2

Dom jest energooszczędny, dość prosty i niedrogi w budowie. Istnieje możliwość dostosowania projektu do standardu NF 40. Zgodnie z szacunkami kosztorysantów stan surowy zamknięty wymaga inwestycji 267 408 zł netto, a realizacja pod klucz wyniesie 526 443 zł netto.

Projekt domu Ofelia 2 to doskonała propozycja dla osób lubiących tradycyjny styl domu,  którzy nie ulegają chwilowym modom. Ofelia 2 to tradycyjny w formie, a jednocześnie z nowoczesnym funkcjonalnym wnętrzem, zastosowanymi nowoczesnymi materiałami i technologiami dom.

W gotowym projekcie domu można wprowadzać zmiany, a pracownia do każdej dokumentacji dołącza bezpłatnie „Zgodę na zmiany", dzięki której modyfikacje do projektu Ofelia 2 może wprowadzić każdy projektant z uprawnieniami w Polsce.

Do projektu można zamówić dodatkowe pakiety rysunków, które rozszerzają funkcjonalność domu, poprawiają wygodę użytkowania budynku czy energooszczędność projektu Ofelia 2. Są to na przykład pakiet kotłownia na paliwo stałe, dziennik budowy, tablica budowy czy instalacja solarna.

Pracownia MG Projekt posiada rysunki szczegółowe odbicia lustrzanego projektu.
