3 750 zł

Dostępność: Od ręki

Koszt wysyłki: gratis!

Koszt realizacji: 253 286 zł
Powierzchnia domu: 179,11 m2
Min szerokość działki: 23,94 m
Min długość działki: 19,51 m
Projekt domu Ofelia 3 jest kolejną wersją projektu z serii domów „Ofelia”. Jest to projekt zmniejszony w stosunku do bazowej wersji, z pojedynczym garażem i z dodatkowym lokalem na parterze : mieszkaniem dla seniorów lub dorosłych dzieci, albo przestrzenią biurową.

Helloween w MGPROJEKT!Konkurs fotograficzny MG Projekt

Rzuty:

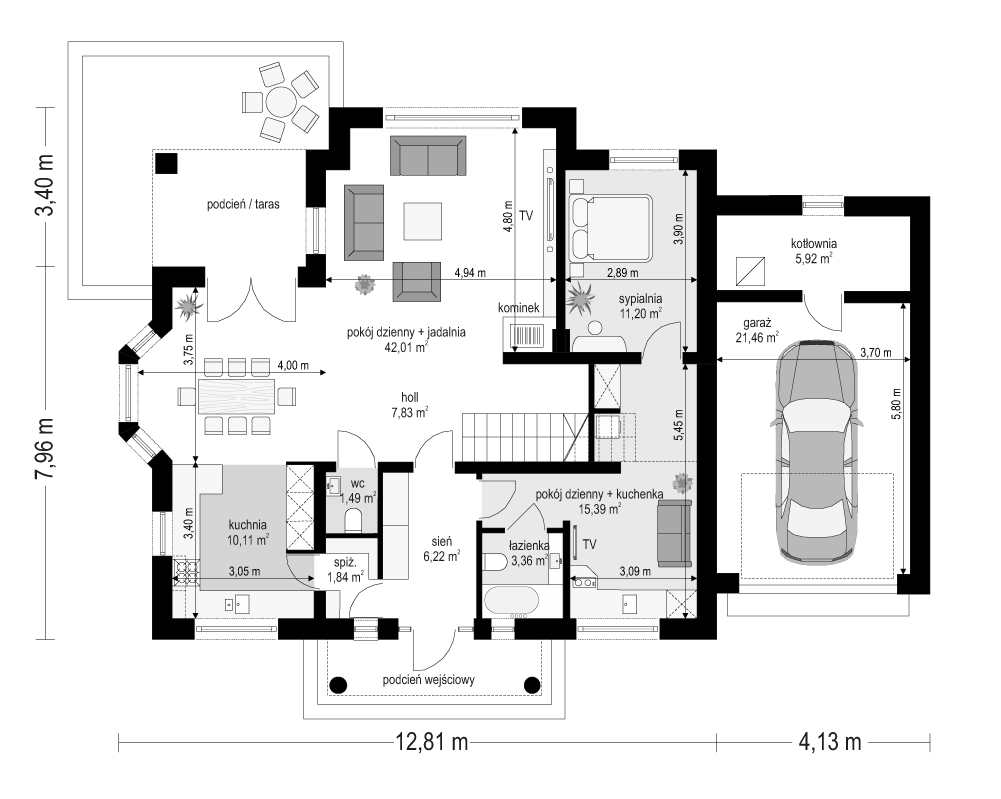

Ofelia 3 - rzut parteru

Ofelia 3 - rzut parteru odbicie lustrzane

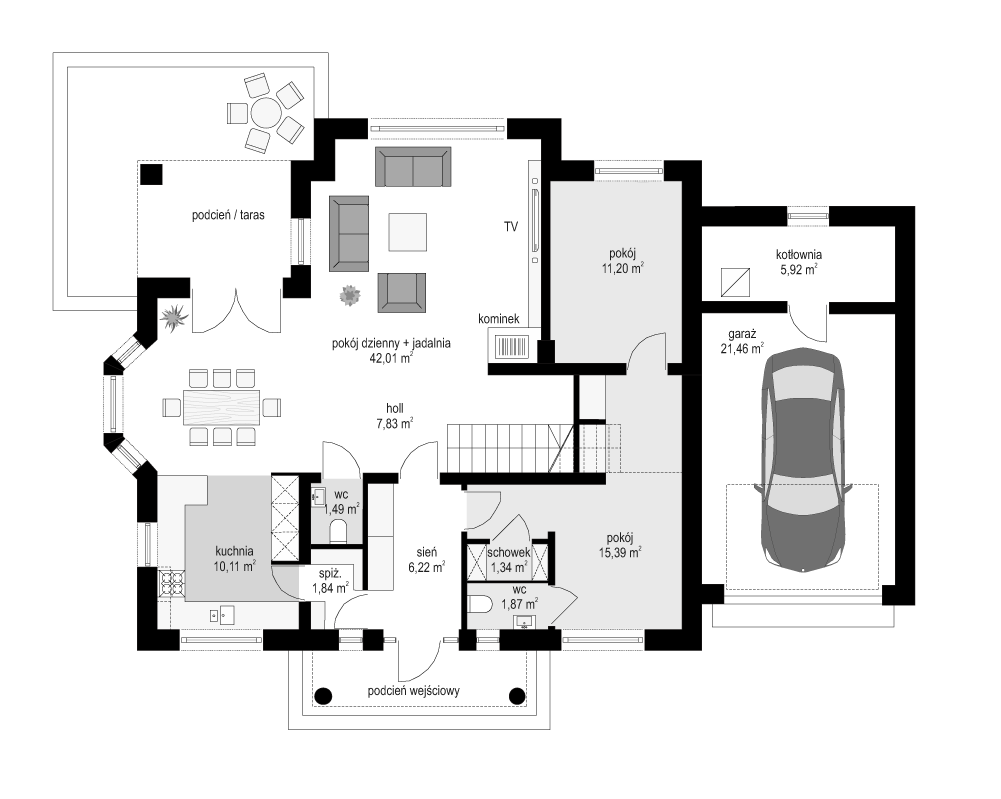

Ofelia 3 - rzut parteru - wariant 2

Ofelia 3 - rzut parteru - wariant 2 odbicie lustrzane

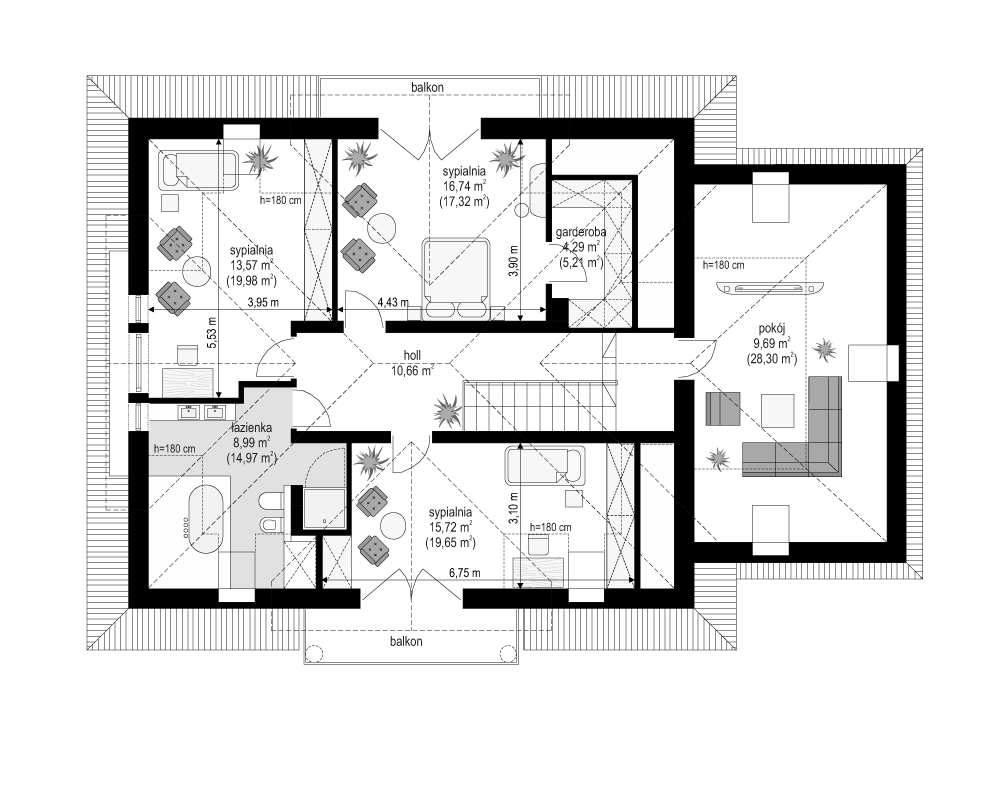

Ofelia 3 - rzut poddasza

Ofelia 3 - rzut poddasza odbicie lustrzane

Pobierz rysunki szczegółowe z wymiarami Pobierz rysunki szczegółowe odbicia lustrzanego

Sytuacja:

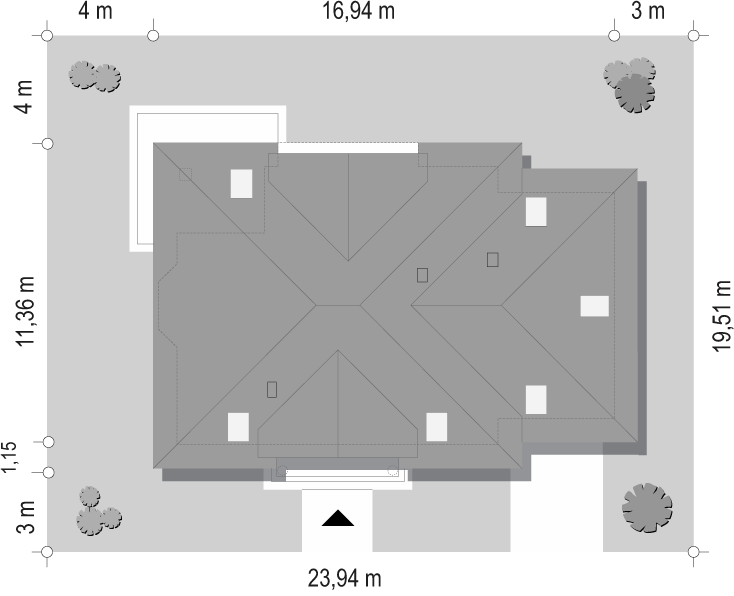

Ofelia 3 - sytuacja

Ofelia 3 - sytuacja odbicie lustrzane

Elewacje:

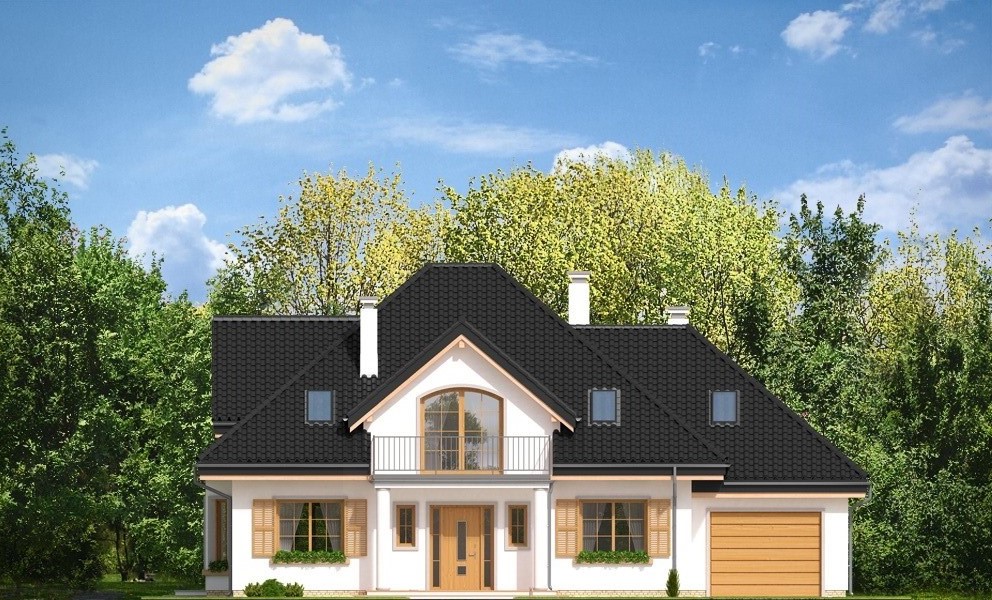

Elewacja frontowa

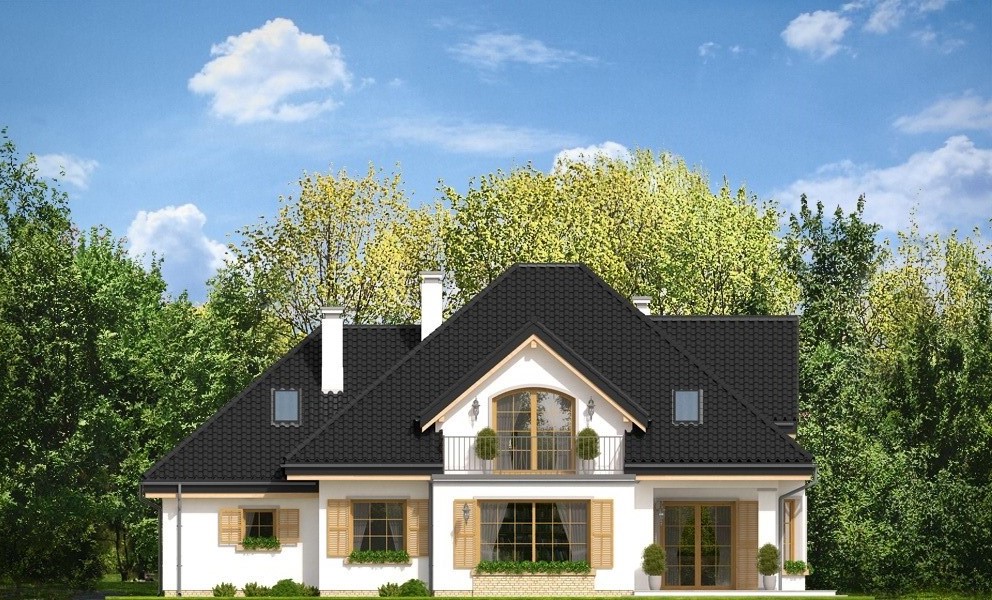

Elewacja ogrodowa

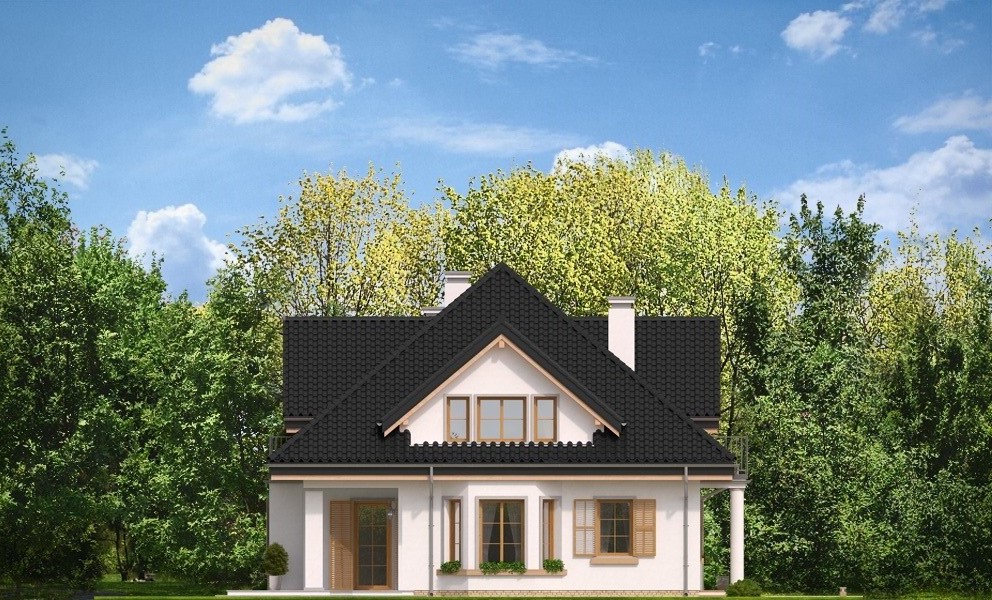

Elewacja boczna

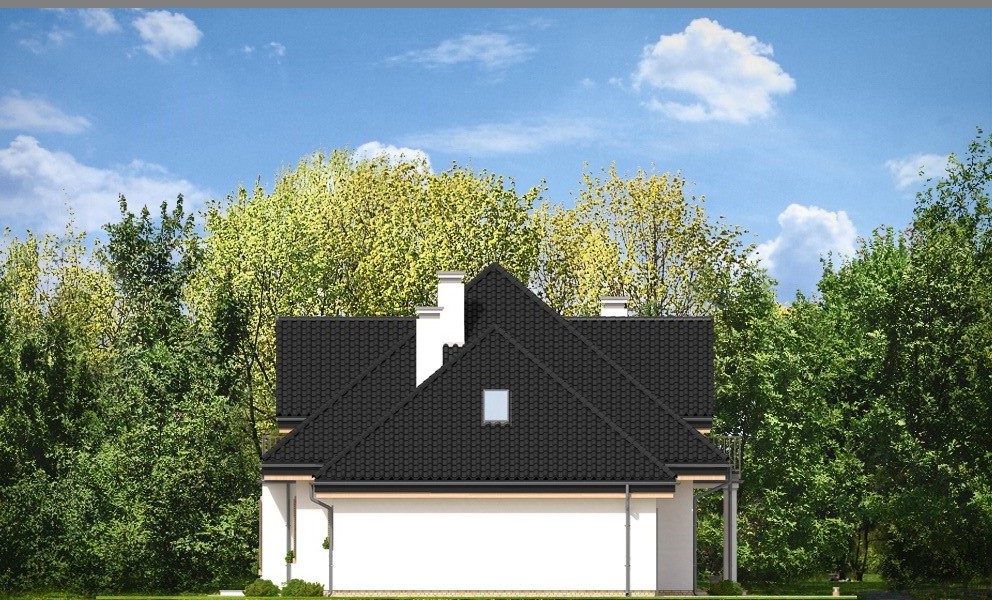

Elewacja boczna

Dane techniczne projektu:

Kubatura 862,00 m³
Powierzchnia zabudowy bez podcieni 160,06 m²
Powierzchnia zabudowy z podcieniami 173,83 m²
Powierzchnia całkowita 256,39 m²
Powierzchnia netto 185,03 m2 + garaż 21,46 m2
Powierzchnia garażu 21,46 m²
Powierzchnia użytkowa

179,11 m² (w tym lokal 29,94 m²) wg pn-70/b-02365

185,03 m² (w tym lokal 29,94 m²) + garaż wg pn-iso 9836:1997

Powierzchnia dachu 262,60 m²
Nachylenie dachu 40 stopni
Wysokość domu 8,55 m (8,80 z podmurówką)
Szerokość budynku 16,94 m
Długość budynku 11,36 m
Minimalna szerokość działki 23,94 m
Minimalna długość działki 19,51 m
Typ domu jednorodzinny
Liczba kondygnacji parterowy z poddaszem użytkowym
Piwnica nie
Garaż jednostanowiskowy
Rodzaj dachu wielospadowy
Technologia wykonania murowany
Styl tradycyjny
Poddasze poddasze użytkowe
Liczba łazienek 3
Liczba pokoi 5
Liczba użytkowników 5
Porównywarka projektów + dodaj do porównania
Wybrałeś do porównania (0)

Materiały:

  • Fundamenty betonowe ławy i ściany fundamentowe z bloczków betonowych
  • Ściany zewnętrzne ściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
  • Strop Teriva
  • Elewacje tynk cienkowarstwowy na styropianie
  • Pokrycie dachu dachówka ceramiczna
Pobierz zestawienie materiałowe

Koszty realizacji:

Stan surowy otwarty 178 112 zł
Stan surowy zamknięty 253 286 zł
Roboty wykończeniowe 256 351 zł
Realizacja pod klucz 509 637 zł
Instalacje 110 198 zł
Koszt pokrycia dachu 36 684 zł
Koszt stolarki 38 491 zł

Koszty podane netto, należy doliczyć podatek VAT

Pakiet kosztorys inwestorski

Koszty utrzymania:

Charakterystyka Energetyczna



Ep 88,0 kWh/(m2)
Ek 85,6 kWh/(m2 rok)
EUCO 57,90 kWh/(m2 rok)
NF40 Istnieje możliwość dostosowania projektu do standardu NF40 Zobacz pakiety podnoszące energooszczędność

Opis projektu:

Projekt domu Ofelia 3 jest kolejną wersją projektu z serii domów „Ofelia”. Jest to projekt zmniejszony w stosunku do bazowej wersji, z pojedynczym garażem i z dodatkowym lokalem na parterze : mieszkaniem dla seniorów lub dorosłych dzieci, albo przestrzenią biurową. Ofelia 3 to projekt jednorodzinnego domu, parterowy z poddaszem użytkowym, przykryty czterospadowym dachem, z dobudowaną częścią garażową. Tradycyjna architektura domu, z dworkową bryłą, łączy się z nowoczesnymi materiałami i detalami. Całość zyskuje dzięki temu ponadczasowy charakter. Front domu został zaakcentowany szeroką lukarną z balkonem wspartym na kolumnach. Wejście do domu szerokimi drzwiami z naświetlami bocznymi jest bardzo reprezentacyjne. Od strony ogrodowej elewacja urozmaicona jest lukarną z balkonem, wykuszem salonu z pięknym nisko schodzącym oknem, oraz podcieniem częściowo zadaszającym taras. Wnętrze domu : na parterze wydzielono część dzienną domu, oraz dodatkowy lokal ( mieszkanie, lub na przykład biuro ), do którego dostajemy się z obszernego przedsionka. W części dziennej mamy salon z jadalnią i holem, oraz kuchnię ze spiżarnią. Dodatkowo z boku domu dobudowany jest garaż z kotłownią ( część garażową można połączyć z domem dodatkowymi drzwiami ). Na poddaszu zaprojektowano trzy sypialnie z dużą łazienką, oraz dodatkowy pokój nad garażem. Sypialnia rodziców posiada własną garderobę, oraz balkon z widokiem na ogród. Ofelia 3 to świetna propozycja dla wielopokoleniowej rodziny, albo dla Inwestorów prowadzących swój biznes w domu. Budynek na dość prostą konstrukcję. Jest łatwy w budowie, a dzięki energooszczędnym rozwiązaniom będzie niedrogi w eksploatacji. Ofelię 3 można łatwo dostosować do standardu NF40. Zapraszamy.
