Projekt domu Magnat 3

Pow. użytkowa: 147.75 m2   /   Koszt realizacji: 437 010 zł
Projekt domu Magnat 3 - wizualizacja frontu
Pokaż lustrzane odbicie
Cena projektu: 3490 zł


Projekt domu Magnat 3 jest kolejną wersją popularnego projektu z serii „Magnat” - tym razem mniejszy dom, o pomniejszonym rzucie, wymiarach zewnętrznych i powierzchni. Magnat 3 to stylowa willa przeznaczona dla 4-5cioosobowej rodziny. Dom ma pełne dwie kondygnacje - parter i piętro. Budynek zaprojektowano nawiązując do przedwojennej architektury rezydencjonalnej Europy. Bryłę domu zaplanowano na planie prostokąta, z osią symetrii między reprezentacyjnym portykiem wejściowym i eleganckim wyjściem do ogrodu z salonu, przez zadaszony taras ze schodkami. Elewację frontową i ogrodową zdobią piękne okna z podziałami i sztukaterią. Całość bryły przykrywa czterospadowy łagodny dach. Z boku dodana jest bryła garażu. „Magnat 3” to taka mała rezydencja - budynek o normalnej, niewyolbrzymionej skali, ubrany w elegancką stylową formę. Parter domu : z obszernego przedsionka przechodzimy do jednoprzestrzennego wnętrza salonu i jadalni, połączonego z holem, z pięknymi lekko zabiegowymi schodami. Salon łączy się z częściowo otwartą kuchnią ze spiżarnią. Od frontu mieści się też dodatkowy pokój - gabinet. Pozostałe pomieszczenia to łazienka, kotłownia, oraz część gospodarcza z garażem. Na piętrze zaprojektowano cztery sypialnie z dwiema łazienkami, w tym apartament rodziców z osobną łazienką, garderobą i balkonem otwartym na ogród. „Magnat 3” to przykład ponadczasowej architektury, która przetrwa wszystkie tymczasowe mody. Jednocześnie dom nie jest duży, jest za to dość prosty w budowie, ma praktyczne i funkcjonalne wnętrze. Stanowi idealną propozycję dla osób marzących o stylowej willi, ale chcących trzymać koszty budowy w rozsądnych granicach. Zapraszamy !

Dane techniczne:
  • Kubatura: 759 m3
  • Powierzchnia zabudowy:
    • bez podcieni: 128,93 m2
    • z podcieniami: 138,52 m2
  • Powierzchnia całkowita: 229,92 m2
  • Powierzchnia netto: 154,37 m2 + garaż 22,65 m2
  • Powierzchnia użytkowa:
    • 147,75 m2 wg PN-70/B-02365
    • 154,37 m2 + garaż wg PN-ISO 9836:1997
  • Powierzchnia dachu: 177,83 m2
  • Nachylenie dachu: 30 i 35 stopni
  • Wysokość budynku: 8,75 m (9,05 m z podmurówką)
  • Wymiary domu: 14,08 x 10,99 m
  • Minimalne wymiary działki: 21,08 x 19,09 m
  • Wysokość pomieszczeń: 2,8 i 2,6 m
Materiały:
  • Fundamenty - betonowe ławy i ściany fundamentowe z bloczków betonowych
  • Ściany zewnętrzne - ściany murowane - pustaki porotherm 25 + styropian
  • Strop - monolityczny betonowy
  • Elewacje - tynk cienkowarstwowy
  • Pokrycie dachu - dachówka



Charakterystyka Energetyczna



Dla budynku z wentylacją mechaniczną i rekuperacją:

  • Ep - 68,18 kWh/(m2)
  • EUco - 30,59 kWh/(m2 rok)



Istnieje możliwość dostosowania projektu do standardu NF40

(prosimy o kontakt z pracownią)

Więcej informacji na temat dostosowania projektu domu do standardu NF40.



Do każdego projektu domu dołączana jest bezpłatnie Zgoda na zmiany.


Koszty realizacji:
Realizacja stanu surowego otwartego 138 518,00 zł
Realizacja stanu surowego zamkniętego 209 579,00 zł
Koszt robót wykończeniowych 227 431,00 zł
Realizacja domu pod klucz 437 010,00 zł

Koszty podane netto, należy doliczyć podatek VAT

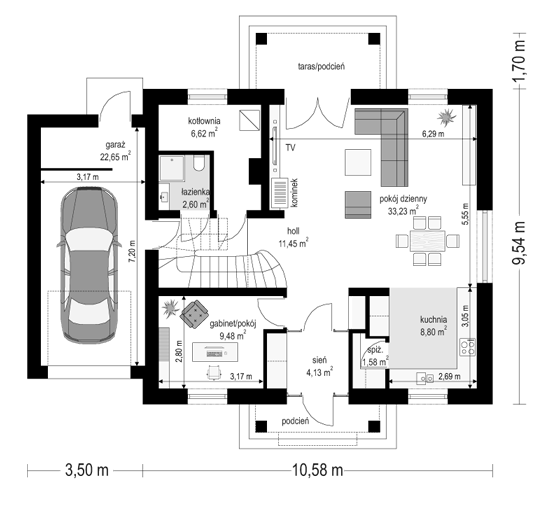

Aby zobaczyć uproszczone rysunki techniczne projektu, kliknij na link poniżej. Wybierz wersję projektu, która Cię interesuje – projekt podstawowy , lub odbicie lustrzane . Po kliknięciu otworzy się w osobnym oknie plik pdf ze zwymiarowanymi rysunkami :  rzutami kondygnacji , przekrojami i elewacjami  domu .  Rysunki możesz powiększać , pomniejszać i przesuwać na ekranie . Można też je wydrukować lub zapisać .



Projekt domu Magnat 3 - plik szczegółowy

Projekt domu Magnat 3 - plik szczegółowy - odbicie lustrzane

Komentuj
Projekt domu Magnat 3 8629 Joanna
2019.01.03 0 Pozytywny komentarz Negatywny komentarz

Witam oglądam z zachwytem "pomniejszone" werjse Magnata. Rozumiem że 3 od 4 różni się jedynie garażem 1 i 2 stanowiskowym. A jakie są różnice pomiędzy Magnatem 2 a Magnatem 3? Z góry ślicznie dziękuję za odpowiedź.

Odpowiedź MG Projekt
Witam Pani Joanno, Cieszymy się , że nasz projekt wzbudza tak pozytywne emocje :) Magnat 2 i 3 różnią się kątami nachylenia dachu, oraz tym, że w Magnacie 3 mamy pełne piętro, a w 2 poddasze użytkowe. MG
Projekt domu Magnat 3 8518 Justyna Kwapińska-Pawlukiewicz
2018.09.10 0 Pozytywny komentarz Negatywny komentarz

Prosze o informację kiedy można sie spodziewać rysunków szczegółowych? Czy Magnat 3 i Magnat 4 czymś sie różnią oprócz garażu? Czy kolorystyka elewacji jest taka sama?

Odpowiedź MG Projekt
Witam serdecznie Pani Justyno, te domy oprócz wielkością garaży niczym innym się nie różnią. Rysunki szczegółowe są jeszcze w przygotowaniu i na razie trudno określić kiedy zostaną zamieszczone w zakładce na stronie. Za utrudnienia z góry przepraszamy. Kolorystyka elewacji jest tutaj troszkę inna, ale to jest tylko nasza propozycja, więc kolory na elewacje dobiera się już wedle własnego uznania. MG
Projekt domu Magnat 3 8506 Jadwiga
2018.09.03 0 Pozytywny komentarz Negatywny komentarz

Ech, wybraliśmy a tutaj patrzę za szeroki dom o 10cm jak na nasza działkę, czy można zmniejszyć ilość styropianu o tyle i czy to jest dozwolone by dom zmieścił się na działce.. Proszę o szybką odpowiedz.

Odpowiedź MG Projekt
Witam serdecznie Pani Jadwigo, zmniejszenie grubości styropianu może być troszkę problemowe, bowiem należało by zastosować jakąś inną, raczej sporo droższą technologię docieplenia, tak by dom spełniał wymagania warunków charakterystyki energetycznej. Oczywiście jest to do wykonania, ale może to wygenerować dużo większe koszty budowy. My tutaj proponujemy tańszy wariant, czyli zwężenie domu o te nadliczbowe 10cm i pozostawienie zaprojektowanej w projekcie grubości styropianu. MG
Projekt domu Magnat 3 8507 Janek Cz.
2018.09.03 0 Pozytywny komentarz Negatywny komentarz

Dzień dobry. Rezydencja ta ma tak na oko chyba za niskie wysokości pomieszczeń. Na parterze powinno być 3 metry a na piętrze 2,80 metra. Można to dostosować przy zakupie dokumentacji?

Odpowiedź MG Projekt
Witam serdecznie Panie Janku, prawdopodobnie sugerował Pan się naszym podstawowym Magnatem, bo ten projekt rysunki szczegółowe ma jeszcze w przygotowaniu ale bez problemu można te wysokości poszczególnych kondygnacji dostosować na etapie adaptacji, wedle potrzeby. Nasza pracownia na zmiany wówczas wystawia bezpłatną zgodę. MG
Projekt domu Magnat 3 8505 Joanna Majek
2018.09.01 0 Pozytywny komentarz Negatywny komentarz

Dobry wieczór. Czy z projektu można usunąć garaż. Nie jest on potrzebny bo już mamy na działce a wolimy samą bryłe domu bez garażu a w miejscu przejścia z byłego garażu okno doświetlające schody? Czy takie zmiany możemy otrzymać?

Odpowiedź MG Projekt
Witam serdecznie Pani Joanno, tak oczywiście można zastosować zmiany, które Pani opisała i tutaj zmiany wprowadza już miejscowy projektant przy adaptacji projektu na działkę. Nasza pracownia wówczas wystawia bezpłatną zgodę na przewidywane zmiany. MG
Projekt domu Magnat 3 8508 :) Marek
2018.08.29 0 Pozytywny komentarz Negatywny komentarz

Pytanie techniczne; gdzie umieszczone są kanały rekuperacji w parterze w stropie czy pod nim?

Odpowiedź MG Projekt
Witam serdecznie Panie Marku, to jest nasza supernowość więc poszczególne opracowania są jeszcze w przygotowaniu. Na stronie projektu podajemy pakiet, w którym pokazany i opisany jest schemat rozprowadzenia instalacji, wraz z rekuperacją: https://www.mgprojekt.com.pl/pakiet-wentylacja-i-kominek. MG
