4950

Koszt wysyłki: gratis

Dostępność: Od ręki

Koszt realizacji: 190 014 zł
Powierzchnia domu: 125,59 m2
Min szerokość działki: 21,10 m
Min długość działki: 17,88 m

Projekt domu Narcyz 3 to dom z dwuspadowym dachem i nowoczesnymi rozwiązaniami funkcjonalno - materiałowymi.

Zobacz całą serię projektów: Narcyz

Do końca promocji tylko:

Projekty domów promocja

Promocja słonecznaWiązary dachowe

Rzuty:

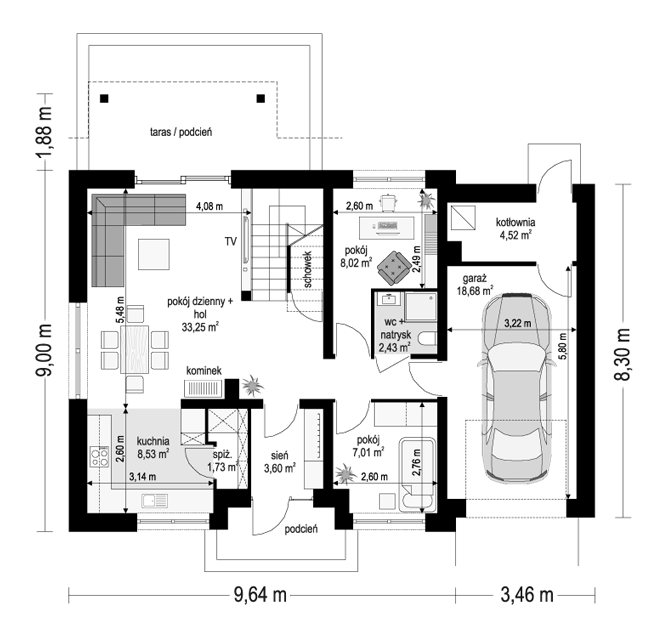

Narcyz 3 - rzut parteru

Narcyz 3 - rzut parteru odbicie lustrzane

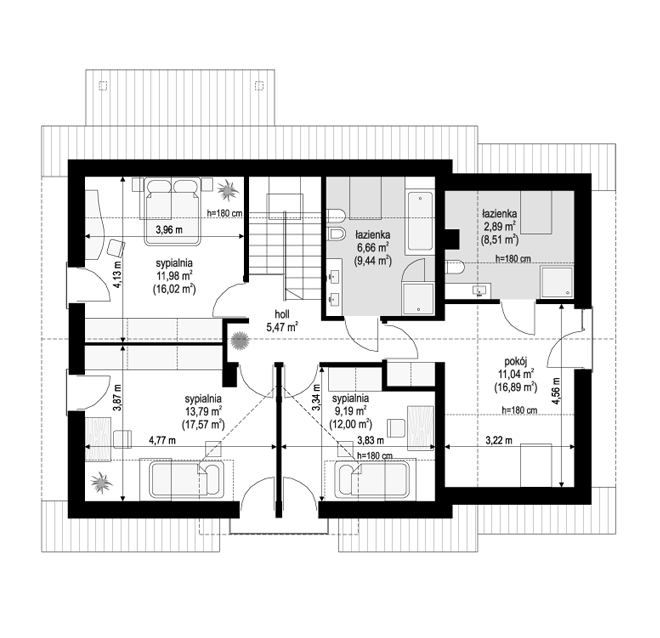

Narcyz 3 - rzut poddasza

Narcyz 3 - rzut poddasza odbicie lustrzane

Pobierz rysunki szczegółowe z wymiarami Pobierz rysunki szczegółowe odbicia lustrzanego

Sytuacja:

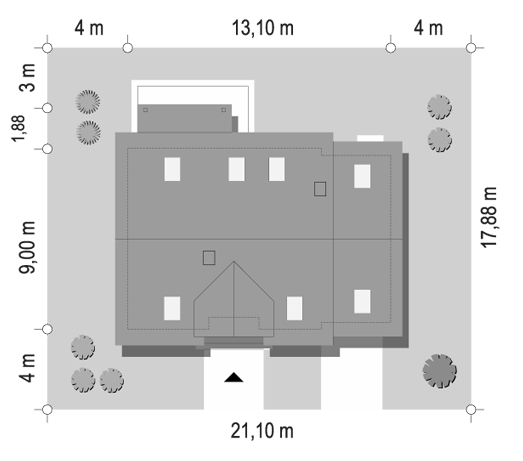

Narcyz 3 - sytuacja

Narcyz 3 - sytuacja odbicie lustrzane

UWAGA:

Elewacje:

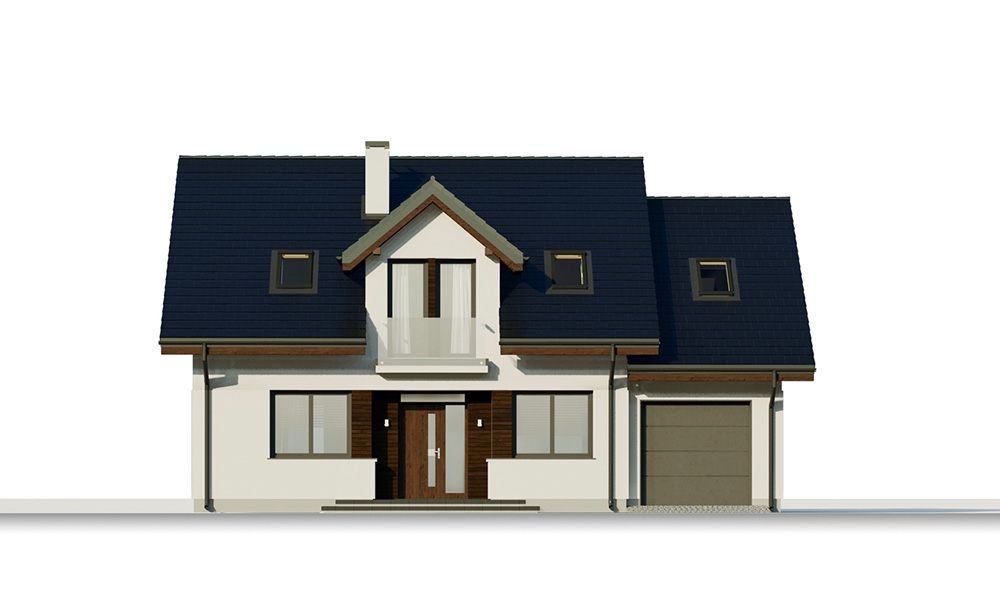

Elewacja frontowa

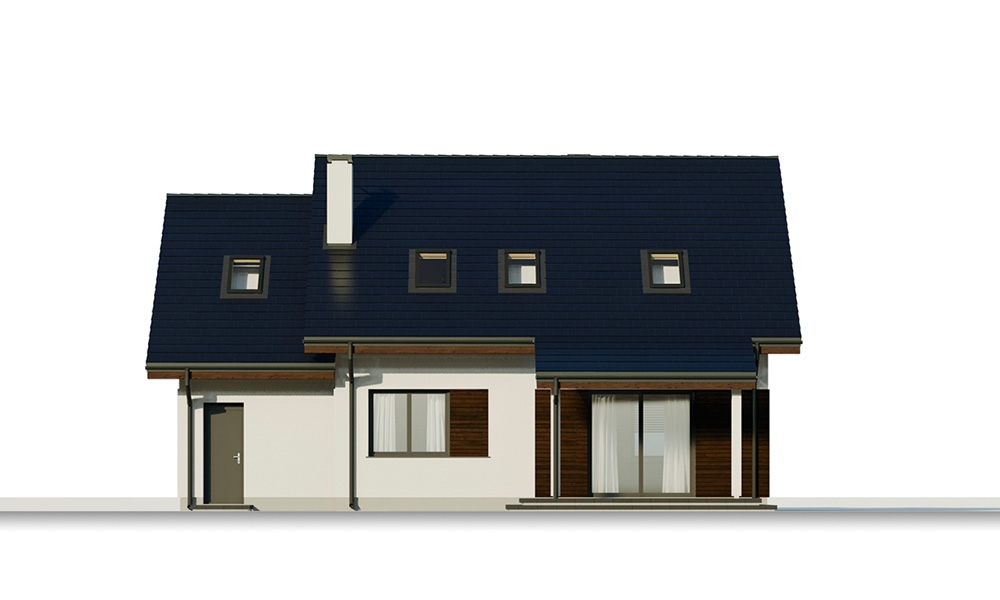

Elewacja ogrodowa

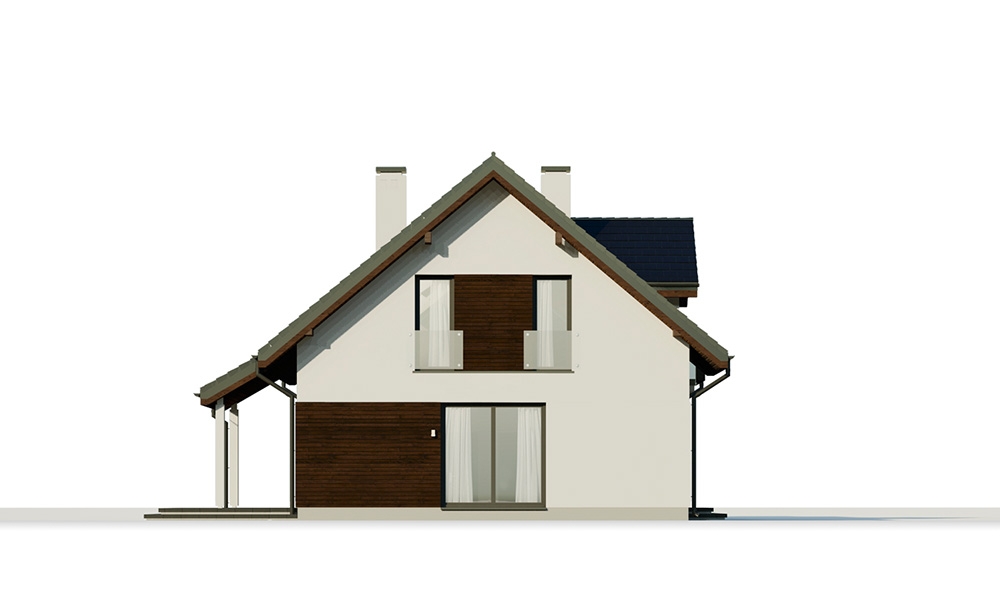

Elewacja boczna

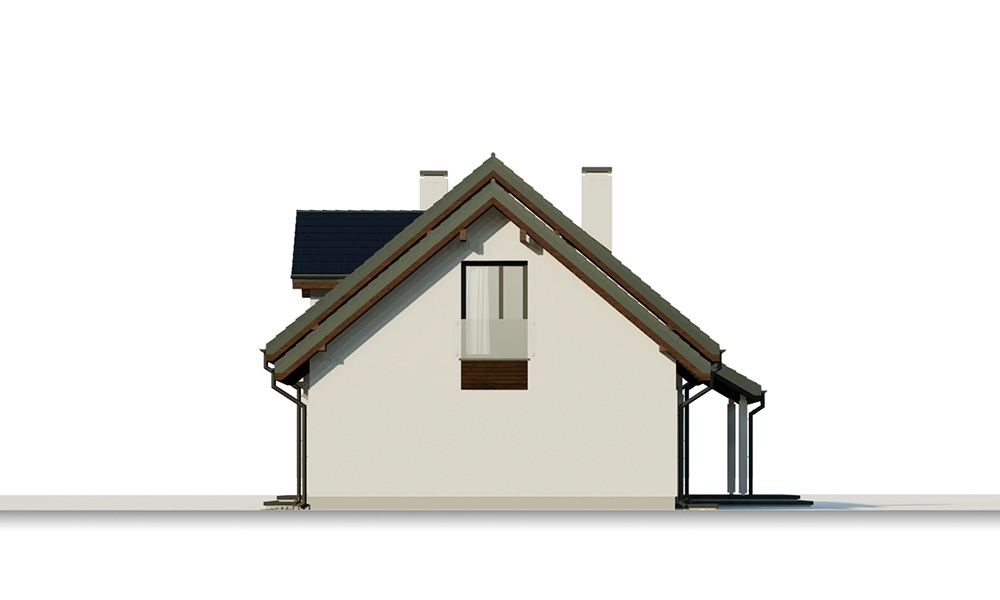

Elewacja boczna

Dane techniczne projektu:

Kubatura 695,00 m³
Powierzchnia garażu 18,68 m²
Powierzchnia domu 125,59 m²
Powierzchnia wiaty N/D
Powierzchnia zabudowy bez podcieni 113,98 m²
Powierzchnia netto 130,11 m2 + garaż 18,68 m2
Powierzchnia tarasu N/D
Powierzchnia zabudowy z podcieniami 123,19 m²
Powierzchnia całkowita 190,87 m²
Powierzchnia strychu N/D
Powierzchnia użytkowa

125,59 m2 wg pn-70/b-02365

130,11 m2 + garaż wg pn-iso 9836:1997

Powierzchnia dachu 201,46 m²
Nachylenie dachu 40 stopni
Wysokość domu 7,95 m (8,25 m z podmurówką)
Wysokość pomieszczeń 2,65 m
Szerokość budynku 13,10 m
Długość budynku 10,88 m
Minimalna szerokość działki 21,10 m
Minimalna długość działki 17,88 m
Typ domu jednorodzinny
Liczba kondygnacji parterowy z poddaszem użytkowym
Piwnica nie
Garaż jednostanowiskowy
Rodzaj dachu dwuspadowy
Technologia wykonania murowany
Styl miejski, tradycyjny
Poddasze poddasze użytkowe
Liczba łazienek 3
Liczba pokoi 7
Liczba użytkowników 5
Wentylacja

wentylacja mechaniczna z rekuperacją

Ogrzewanie

ogrzewanie w projekcie bazowym: kocioł gazowy c.o.

Porównywarka projektów + dodaj do porównania
Wybrałeś do porównania (0)

Materiały:

  • Fundamenty betonowe ławy i ściany fundamentowe z bloczków betonowych
  • Ściany zewnętrzne ściany murowane - gazobetonowe 24 cm + styropian
  • Strop teriva
  • Elewacje tynk cienkowarstwowy
  • Pokrycie dachu dachówka
Pobierz zestawienie materiałowe

Koszty realizacji:

Stan surowy otwarty 121 642 zł
Stan surowy zamknięty 190 014 zł
Roboty wykończeniowe 207 422 zł
Realizacja pod klucz 397 436 zł
Instalacje 0 zł
Koszt pokrycia dachu 0 zł
Koszt stolarki 0 zł

Koszty podane netto, należy doliczyć podatek VAT

Pakiet kosztorys inwestorski

Koszty utrzymania:

Charakterystyka Energetyczna



Ep 64,6 kWh/(m2)
Ek 58,5 kWh/(m2 rok)
EUCO 30,2 kWh/(m2 rok)

(Projekt z wentylacją mechaniczną w standardzie)

UWAGA:

NF40 Istnieje możliwość dostosowania projektu do standardu NF40 Zobacz pakiety podnoszące energooszczędność

Opis projektu:

Projekt Narcyz 3 to parterowy dom z poddaszem użytkowym. Powierzchnia użytkowa wynosi 125,59 m2 (kubatura 695 m3) i jest komfortową propozycją dla 4-5 osobowej rodziny. Tradycyjna forma budynku z dwuspadowym dachem z nowoczesnymi materiałami. Projekt można zrealizować na działce o minimalnych wymiarach: 21,10 x 17,88 m. Jest to projekt domu z garażem.

Architektura projektu domu Narcyz 3

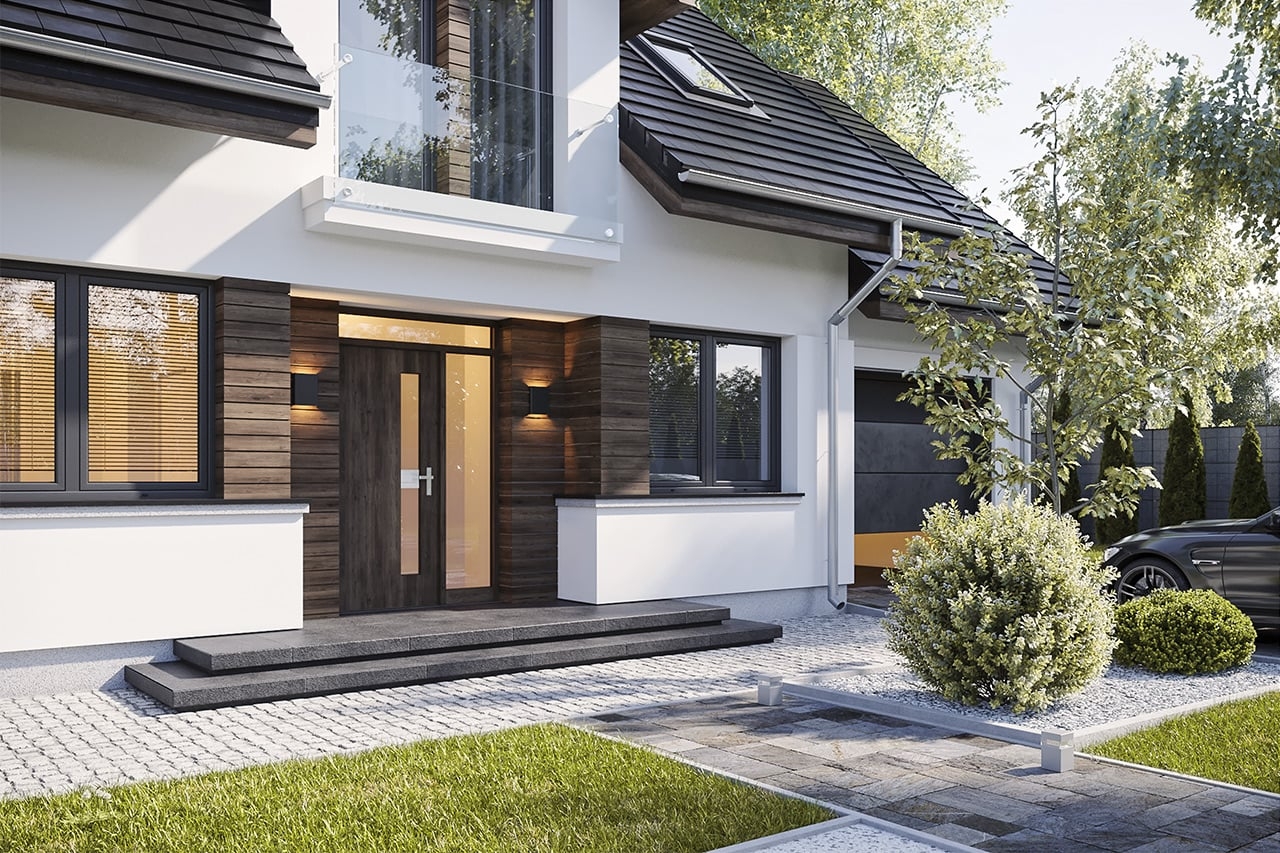

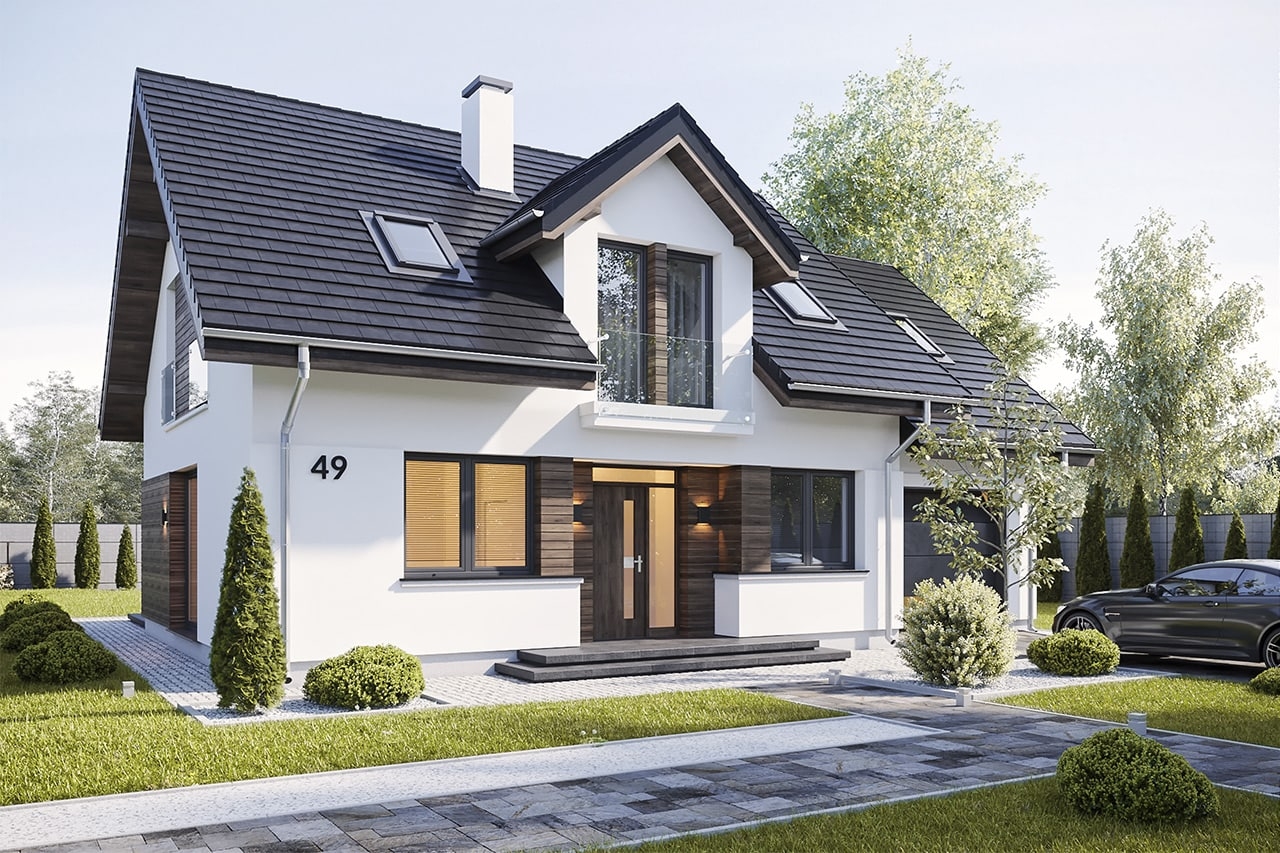

Podczas projektowania tego domu naszym głównym celem była ponadczasowa architektura. Do głównej bryły projektu Narcyz 3 dobudowana jest część garażowa z poddaszem. W projekcie domku Narcyz 3 symetryczna proporcjonalna elewacja frontowa ozdobiona jest podcieniem wejściowymi i szeroką lukarną z balkonem. Urozmaiceniem elewacji tylnej projektu Narcyz 3 jest zadaszenie tarasu oraz szerokie, przesuwne drzwi balkonowe salonu. Projekt domku Narcyz 3 to parterowy dom z poddaszem użytkowym, zbudowany na planie prostokąta, przykryty dwuspadowym dachem. Kąt nachylenia domu wynosi 40 stopni.

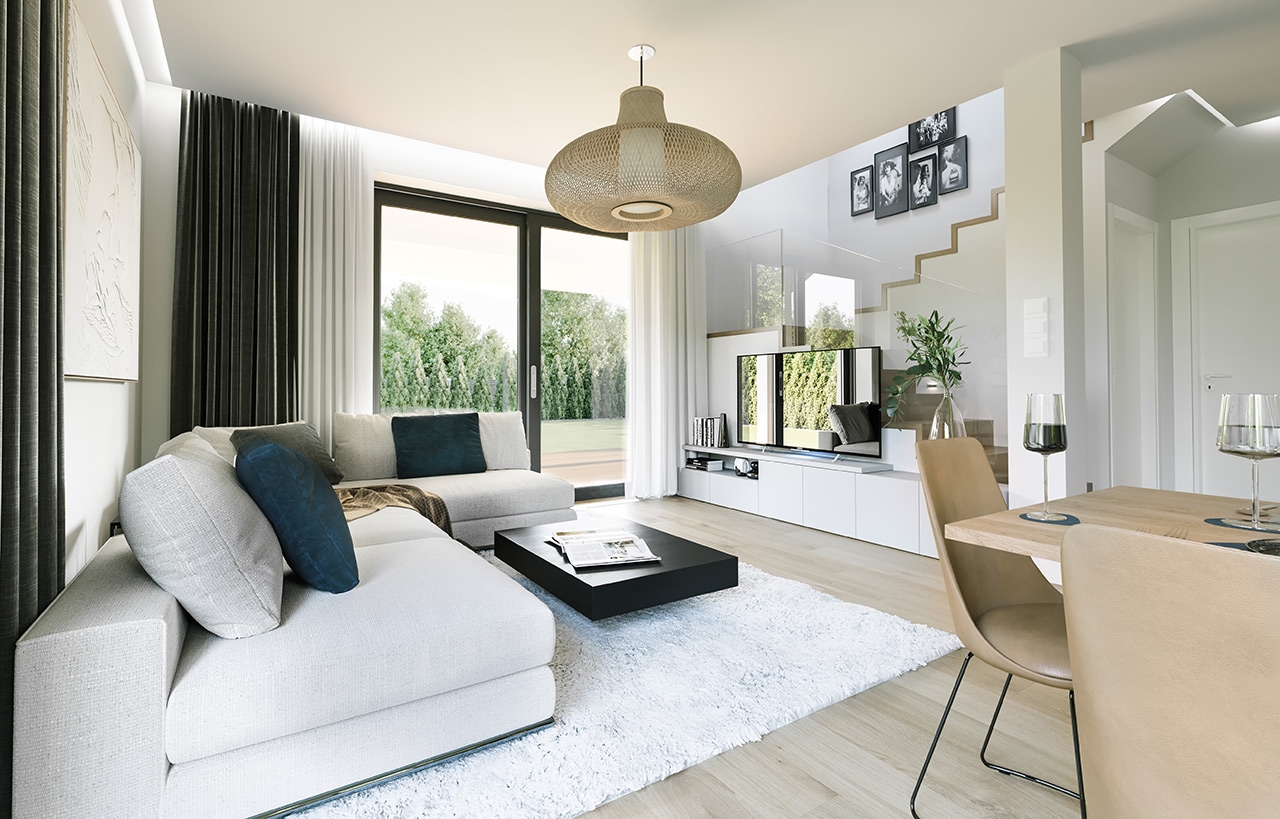

Wnętrze projektu domu Narcyz 3

Z podcienia wchodzimy do wnętrza wprost do sieni z miejscem na szafę. Na parterze znajduje się kuchnia wraz ze spiżarnią, pokój dzienny z jadalnią, dwa pokoje ( gabinet do pracy lub dodatkowa sypialnia), WC i kotłownia. Lokalizacja kotłowni w projekcie domu Narcyz 3 pozwala na instalację zarówno kotła gazowego lub pompy ciepła, jak i kotła na paliwo stałe. W projekcie domu Narcyz 3 na poddaszu, mimo skosów dachu, zmieściły się wygodne cztery pokoje i dwie łazienki (pokój nad garażem ma własną oddzielną łazienkę z prysznicem). Powierzchnię użytkową na poddaszu w projekcie domu Narcyz 3 można powiększyć podnosząc ściany kolankowe.

Koszty projektu budowy domu Narcyz 3

Projekt domu Narcyz 3 ma zwartą prostą bryłę, budynek nie jest trudny w budowie. Projekt domu Narcyz 3 to idealna propozycja dla osób, które lubią sprawdzone rozwiązania i chcą postawić na architekturę bez udziwnień, która pozwoli uniknąć kłopotliwej budowy. Dzięki tej prostej bryle w łatwy sposób można kontrolować proces i koszty budowy.

W gotowym projekcie domu Narcyz 3 można wprowadzać zmiany, a do każdej dokumentacji pracownia MGPRojekt dołącza bezpłatnie „Zgodę na zmiany”, dzięki której modyfikacje do projektu może wprowadzić każdy projektant z uprawnieniami w Polsce. Do projektu rekomendujemy zakup dodatkowych pakietów rysunków, które rozszerzają funkcjonalność domu, udoskonalają wygodę użytkowania budynku czy zwiększają energooszczędność.

Istnieje możliwość dostosowania projektu do standardu NF 40

Dostosowanie projektu do standardu NF40 oznacza inaczej przeprojektowanie izolacji z przegrodach zewnętrznych budynku oraz zmianę instalacji na takie które pozwolą spełnić budynkowi warunki budynku energooszczędnego o współczynniku EUCO poniżej 40 kWh/m2 x rok.

Dodatkowo elementem dostosowania projektu do standardu NF40 jest wykonanie charakterystyki energetycznej wykazującej że budynek jest energooszczędny z uwzględnieniem warunków jego konkretnej lokalizacji na konkretnej działce Inwestora.

Pracownia MG Projekt posiada projekt domu w odbiciu lustrzanym.

Zapraszamy do zapoznania się naszymi wariantowymi wersjami projektu Narcyz: projekt domu Narcyzprojekt domu Narcyz 2projekt domu Narcyz 4

Dodatki do projektu:

Wersja elektroniczna projektu
550
Pakiet kosztorys inwestorski
550
Pakiet ogrzewanie podłogowe
470
Pakiet powietrzna pompa ciepła
470
Pakiet wentylacja mechaniczna i kominek DGP
470
Dodatkowy egzemplarz projektu
500
Pakiet kotłownia na paliwo stałe
470
Pakiet instalacja fotowoltaiczna
470
Pakiet klimatyzacja w domu
470
Pakiet gruntowa pompa ciepła
470
Pakiet odkurzacz centralny
470
Pakiet płaszcz wodny
470
Pakiet kominek z DGP
399
Projekty altan i grillów ogrodowych
650
Pakiet instalacja solarna
470
Projekty ogrodzeń
550
Projekt szamba szczelnego

Normalna cena: 399

Special Price 0

Oszczędzasz: 399 zł (100%)
Charakterystyka energetyczna

Normalna cena: 200

Special Price 0

Oszczędzasz: 200 zł (100%)
Pakiet energooszczędny

Normalna cena: 150

Special Price 0

Oszczędzasz: 150 zł (100%)
Dziennik budowy

Normalna cena: 60

Special Price 0

Oszczędzasz: 60 zł (100%)
Tablica budowy
120
